VIDEO 1
Puesta en marcha de una subestación
https://www.youtube.com/watch?v=H_DCZTpB2Ao
ACTIVIDAD 1
CON BASE AL VIDEO 1 REALIZA TUS COMENTARIOS EN EL FORO 1 EN RELACIÓN A LA IMPORTANCIA DEL EQUIPO DE SEGURIDAD EN LAS MANIOBRAS.
VIDEO 2
MANTENIMIENTO A SUBESTACIONES CAP 1
DAR CLIC AQUI https://www.youtube.com/watch?v=_VipNldQW4g
ACTIVIDAD 2 CON BASE AL VIDEO 2 REALIZA UN RESUMEN EN HOJAS DE COLORES A MANO, AL MENOS 10 CUARTILLAS CUIDANDO LA REDACCIÓN, ANEXA UNA PORTADA CON TUS DATOS.
ASI MISMO EMITE TUS COMENTARIOS EN EL FORO 2
VIDEO 3

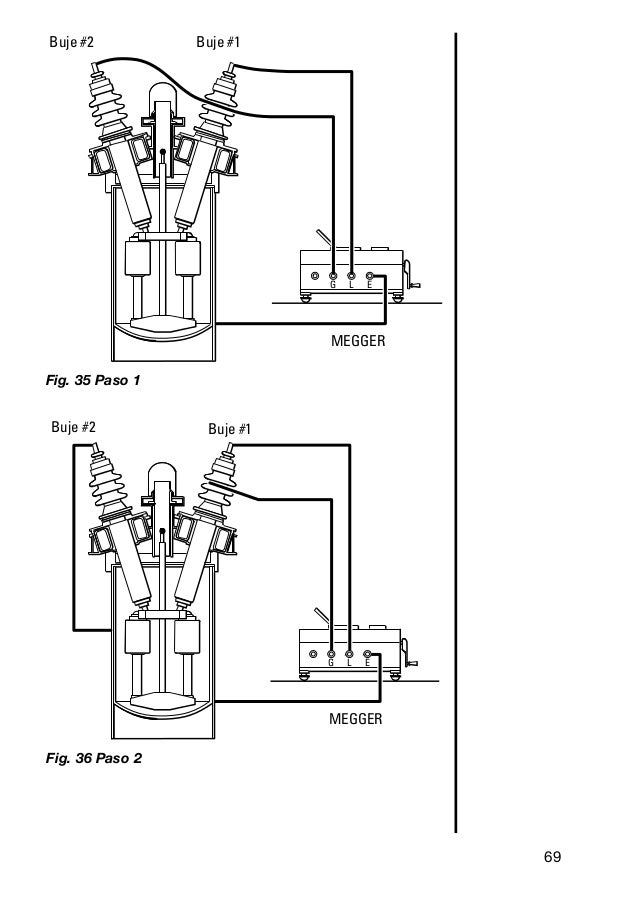

Prueba a interruptores
https://www.youtube.com/watch?v=YgANnMf0CQs
ACTIVIDAD 3 REALIZA EN HOJAS BLANCAS UN CUESTIONARIO CON 15 PREGUNTAS TIPO EXAMEN.ASI MISMO EMITE TUS COMENTARIOS EN EL FORO 3
VIDEO 4
PRUEBAS DE MANTENIMIENTO A SUBESTACIONES
DAR CLIC AQUI https://www.youtube.com/watch?v=CYu5d5EzRCo
ACTIVIDAD 4 EMITE TUS COMENTARIOS EN EL FORO 4 Y RETROALIMENTA A DOS DE TUS COMPAÑEROS.
VIDEO 5
MÉTODO DE PRUEBA DELOS TRANSFORMADORES DE CORRIENTE
DAR CLIC AQUI https://www.youtube.com/watch?v=BnRg7prf0OE
ACTIVIDAD 5 CON BASE AL VIDEO 5 REALIZA UN DIAGRAMA DE BLOQUES CON ALMENOS 15 EN HOJAS DE COLORES CON UNA HOJA DE DATOS O PORTADA.
VIDEO 6
MANTENIMIENTO A TRANSFORMADOR
DAR CLIC AQUI https://www.youtube.com/watch?v=Wp06dJR-1c0&t=198s
ACTIVIDAD 6
REALIZA UNA SÍNTESIS EN AL MENOS CINCO FICHAS DE TRABAJO, CON PROCEDIMIENTOS Y COMENTA EN EL FORO 5
ACTIVIDAD 7 COMENTA TUS CONCLUSIONES EN EL FORO 6
Los videos me parecieron muy interesantes, ya que en uno nos muestran claramente como de pone en marcha una subestación eléctrica.
ResponderEliminarLos interruptores de potencia son dispositivos electromecánicos cuya función principal es la de conectar y desconectar circuitos eléctricos bajo condiciones normales o de falla. Su funcionamiento se ve reflejado cuando se cierran, tienen que conducir la corriente con la mayor eficacia posible; cuando se abren, tienen que aislar los contactos entre sí con la misma mayor eficacia posible. En caso de falla, tienen que desconectar la corriente de falla tan rápida y confiablemente como sea posible, protegiendo así todos los equipos subsiguientes.
— TENORIO BARRERA NOEMI, 6IM6.
COMENTARIOS FORO 1
ResponderEliminarFuncionarios tecnicos de la direccion de distribución y de la gerencia tecnica, realizan el mantto. a la Subestacion ACARAY, que consiste en el cambio total de los cableados, electroconductores y mantto. al conmutador del transformador NRO 3. Realizado el mantto. al transformador en más confiable y de mejor calidad el suministro de electricidad a los pueblos.
EliminarEsta subestación cuenta con 3 transformadores de de 20MVA.
Vilchis Lopez Abigail 6IM7
Para la puesta en servicio del transformador Nro 3-Subestación acaray.
EliminarSe realiza mantenimiento general del transformador de potencia 20 MVA 66/23 kV, funcionarios técnicos de la dirección de distribución y de la gerencia técnica realizan tal mantenimiento para su puesta en servicio.
Los trabajos consisten en el cambio de los cables dos del transformador, cambio de juntas, de los electroductos y el mantenimiento del conmutador bajo carga.
Con el mantenimiento general y puesta en servicio del transformador Número 3 se brindará mayor calidad y confiabilidad en el suministro eléctrico a los pobladores de la ciudad de Hernandarias y parte de Ciudad del Este, en el departamento de Alto Paranâ.
Con este equipo, la subestación acaray cuanta con tres transformadores de potencia.
Martínez Vilchis Rebecca 6IM7
Topic 3.2
Evidencia 13
Actividad 1
Este comentario ha sido eliminado por el autor.
EliminarEn este video nos muestran que los trabajadores de la direccion y gerencia tecnica realizan el mantenimiento general del transformador para su puesta en servicio. Dicho mantenimiento consiste en el cambio total de los cables, cambio de juntas, cambio de electrodos y el mantenimiento del conmutador bajo carga.
EliminarCRUZ LÁRRAGA ALEJANDRA
COMENTARIOS FORO 2
ResponderEliminarLos transformadores son maquinas cuya función es reducir o ampliar el valor de tensión o potencia.
EliminarEl transformador monofásico está conformado por una entrada para la AT y un cilindro de acero en el cual se encuentran las salidas de 120 V. Este funciona mediante la inducción, se da gracias a dos bobinas, la primaria y la secundaria, y cada una de ellas cuenta con un nucleo. La primaria es la sale de AT creando un campo magnético; en el centro de el devanado de este, tenemos el secundario, pero jamás se tocan pero porque el campo magnético se induce en él. El voltaje de salida depende del número de vueltas que tenga la segunda bobina.
Estas bobinas están aisladas por papel, y el cilindro tiene aceite aislante que se encarga de que no haya cortos.
Cuentan con diferentes tipos de refrigerantes como lo son el aceite y silicona, ya que se calientan demasiado por el paso de la corriente.
Tienen diferentes tipos de enfriamiento
Enfriados en Aceite: Tipo OA Tipo OAVFA Tipo OAVFAWFOA. Tipo FOA Tipo OW Tipo FOW
En Tipos secos existen los tipos: AA AFA
Vilchis Lopez Abigail 6IM7
Transformadores
EliminarMaquina eléctrica que transforma corriente y el voltaje de un nivel a otro, ya que sea elevado el voltaje reduciendo la corriente viceversa. El transformador tiene una borna de alto voltaje, su cuerpo Es un simple cilindro de acero, en un lado hay tres bornas de voltaje bajo, por dentro un devanado primario, devanado secundario de cobre.
Núcleo-Bobinas (llamado parte viva)
Su funcionamiento consiste en que cuenta con los devanados primario (H) y secundario (X), inyectar voltaje y una corriente en el devanado primario que genera campo electromagnético en el arrollamiento, el cual en forma de nube magnética viaja a través del núcleo de acero al silicio del transformador depositándose en el devanado secundario.
Se fabrica con papel aislante cubierto de cola epoxica, que es el que envuelve un pedazo de madera y un lamina de aluminio de 3 mm de grosor.
Tipos de aislamientos (papel, aceite, etc..)
Transformador inmersos en aceite son de menor costo y elevada rigidez.
Tipos de aceite aislante: aceite; mineral inhíbrido, mineral no híbrido, vegetal FR3, sintético R-TEMP.
Tipos de enfriamiento
Enfriados en aceite:
Tipo OA, Tipo OA/FA, Tipo OA/FA/FOA, Tipo FOA, Tipo OW, Tipo FOW.
Tipos secos:
AA, AFA, AA/FA.
Martínez Vilchis Rebecca 6IM7
Topic 3.2
Actividad 1
Evidencia 13
muchas veces vemos transformadores en la calle pero no sabemos nada de ellos, pues bien en este video nos hablan de los transformadores, y nos dice que un transformador es una maquina eléctrica que transforma corriente en voltaje de un nivel a otro (a mayor voltaje, menor corriente y viceversa). En este vídeo también podemos observar como esta hecho el transformador y la función de cada una de sus partes, nos explican a detalle como es que el transformador logra disminuir el voltaje de las lineas eléctricas para así poderla ocupar en nuestros hogares.
EliminarCRUZ LÁRRAGA ALEJANDRA 6IM8
COMENTARIOS FORO 3
ResponderEliminarInterruptores de potencia
EliminarPermiten controlar el flujo de energía conectando y desconectando corrientes de forma segura de todos los niveles de tensión.
En posición abierta debe permitir el aislamiento de la distancia de conmutación entre fases y a tierra, en la cerrada debe permitir fluir la energía con pérdidas mínimas.
Deben ser capaces de interrumpir corrientes de corto circuito si que ellos o los equipos sufran daños.
Martínez Vilchis Rebecca 6IM7
Topic 3.2
Evidencia 13
Actividad 1
En este vídeo nos hablan acerca de los interruptores de potencia. Estos interruptores nos permiten controlar el flujo de energía conectando y desconectando corrientes eléctricas de forma segura de todos los niveles de tensión. Los interruptores de potencia deben de interrumpir las corrientes de corto circuito sin dañarse así mismos o dañar a otros equipos. Se usan diferentes tecnologías para estos interruptores dependiendo su nivel de tensión,la aplicación y la antigüedad de su diseño.
EliminarCRUZ LÁRRAGA ALEJANDRA 6IM8
COMENTARIOS FORO 4
ResponderEliminarTransformadores de pontecia
EliminarTransforman energía eléctrica de un nivel de tensión a otro aumentando escalonadamente tensiones para minimizar las pérdidas de transmisión o reduciéndolas para distribución.
El construirlo, transportarlo y si llega a tener alguna avería tiene unos costos súper elevados.
Evaluar su estado, Métodos eléctricos más comunes, medición de resistencia de devanados (permite identificar posibles daños en los devanados) y la comprobación del cambiador de tomas, la medición de la relación de transformación y las mediciones de la capacitancia y factor de potencia.
Después de una avería eléctrica también puede verificarse la integridad de la geometría y el aislamiento del devanado utilizando avanzadas mediciones como impedancia de corto circuito, factor de potencia o factor de disipación.
Martínez Vilchis Rebecca 6IM7
Topic 3.2
Evidencia 13
Actividad 1
Los transformadores de potencia transforman la energía eléctrica de un nivel de tensión a otro aumentando escalonadamente tensiones para minimizar las perdidas de transmición o reduciéndolas para distribución. Fabricar los transformadores y trasladarlos a la planta crea gastos importantes, así como los daños causados por una avería en un transformador y la consiguiente perdida de producción. Los daños pueden provocar explociones incendios y costosos efectos secundarios, es por esto que es de suma importancia hacer pruebas a los transformadores con el fin de evaluar su estado, programar los trabajos de mantenimiento y planificar su sustitucion.
EliminarCRUZ LÁRRAGA ALEJANDRA 6IM8
COMENTARIOS FORO 5
ResponderEliminarMétodos de pruebas de los transformadores de corriente.
EliminarSe evalúa por su comportamiento externo si tener en cuenta lo que sucede en su interior.
Tipos de métodos de prueba de casa negra: Inteccion de corriente primaria (fuente portátil de alta corriente), inyección de corriente secundaria (vario portátil) e inyección de corriente nominal primaria (fuente de alta corriente, transformador de corriente de referencia un simulador de carga y un puente)
Con este se pueden verificar todos los valores de corriente y carga definidas por las normas internacionales correspondientes y se puede evaluar el cumplimiento normativo del transformador de corriente. El método es costoso y laborioso.
Martínez Vilchis Rebecca 6IM7
Evidencia 13
Actividad 1
Topic 3.2
En este vídeo vemos los métodos de pruebas de los transformadores de corriente. Estos se evealuan por su comportamiento externo sin darnos cuenta que es lo que sucede en su interior. Existen tres metodos:
Eliminarinyección de corriente primaria (usando una fuente portatil de alta corriente)
inyeccion de corriente secundaria (usando un vario portatil)
inyeccion de corriente nominal primaria (utilizando una fuente de alta corriente, un transformandor de corriente de resistencia, un similador de carga y un puente).
CRUZ LÁRRAGA ALEJANDRA 6IM8
C O N C L U S I O N E S FORO 6
ResponderEliminarLos videos me parecieron muy interesantes, ya que en uno nos muestran claramente como de pone en marcha una subestación eléctrica.
ResponderEliminarLos interruptores de potencia son dispositivos electromecánicos cuya función principal es la de conectar y desconectar circuitos eléctricos bajo condiciones normales o de falla. Su funcionamiento se ve reflejado cuando se cierran, tienen que conducir la corriente con la mayor eficacia posible; cuando se abren, tienen que aislar los contactos entre sí con la misma mayor eficacia posible. En caso de falla, tienen que desconectar la corriente de falla tan rápida y confiablemente como sea posible, protegiendo así todos los equipos subsiguientes.
Moreno Carmona Yatzibeth 6IM7
Se me hizo muy interesante esta manera de retroalimentación, ya que mil veces prefiero ver videos o imágenes a estar leyendo muchísima información.
ResponderEliminarMe ayudó a conocer más sobre los interruptores de potencia, sobre las pruebas, sobre su funcionamiento, sobre el mantenimiento que se les deben dar con continuidad y su importancia.
Los interruptores de potencia desempeñan tres tareas principales: Cuando se cierran, tienen que conducir la corriente con la mayor eficacia posible. Cuando se abren, tienen que aislar los contactos entre sí con la mayor eficacia posible. En caso de falla, tienen que desconectar la corriente de falla tan rápida y confiablemente como sea posible, protegiendo así todos los equipos subsiguientes.
Martínez Vilchis Rebecca 6IM7
Evidencia 13
Actividad 7
Topic 3.2
Alguien que me diga tres tipos de pruebas se le hace a las subestaciones electricas? y tres tipos de programas de mantenimientos a subestaciones elecetricas?
