TÓPICO 1
Ya hemos visto la importancia del mantenimiento en todo sistema eléctrico, ahora veremos que para ejecutar dichos mantenimientos una parte complementaria son los instrumentos para poder interpretar los parámetros arrojados y así diagnosticar las condiciones eléctricas del equipo de la subestación.
Ya hemos visto la importancia del mantenimiento en todo sistema eléctrico, ahora veremos que para ejecutar dichos mantenimientos una parte complementaria son los instrumentos para poder interpretar los parámetros arrojados y así diagnosticar las condiciones eléctricas del equipo de la subestación.
Antes de entrar en materia .A continuación se muestra un cuadro cuya fuente es del texto Manual del técnico en Mantenimiento eléctrico del Ing Enriquez Harper en relación las CAUSAS DE PROBLEMAS Y FALLAS EN TRANSFORMADORES DE POTENCIA Y ACCIONES
PREVENTIVAS
PROBLEMA
|
CAUSA POSIBLE
|
COMENTARIO
|
|
|
Verificar
sistema de enfriamiento cuando los ventiladores están en operación. Con el
sistema aceite/agua circulando. Reducir la carga en el transformador. Cuando
la temperatura ambiente es mayor que la especificada, reducir la carga en el
transformador. Cuando las sobrecargas son cíclicas y por periodos de tiempos
largos, poner otro transformador en paralelo.
|
|
Pobre control
de voltaje. Usar reactores en derivación y cambiadores de taps en el
transformador para controlar el voltaje.
|
El transformador
falla por sobre voltajes sostenidos. Se debe proveer una protección
volt/Hertz, ya que la densidad de flujo depende de la relación volts/Hertz.
|
|
Insuficiente
distancia entre conductores de las líneas aéreas. Acumulación de polvo o
contaminantes sobre los aisladores.
|
Los devanados
del transformador deben ser capaces de soportar corto circuitos repetidos
(externos) sin fallar. Se debe proveer una protección de sobre corriente al
transformador.
|
|
Esquinas
filosas sobre los conductores, cortando los aislamientos.
|
Debe operar
el relevador buchholz y sonar la alarma. Debe operar las protecciones
diferencial y de sobre corriente y abrir el interruptor.
-
Protección de sobre corriente
|
|
|
-
Protección de falla a tierra
-
Protección diferencial
Protección de
respaldo con Buchholz o relevador de presión súbita, relevador de temperatura
en el devanado, relevador de temperatura en aceite, etc.
|
|
|
El aceite se
debe filtrar, la sálica se debe cambiar y las juntas también, el
transformador se debe secar
|
|
|
Se debe
determinar la causa y tomar acciones correctivas se deben analizar las
partículas de gas cuando decae el aislamiento
|
|
Chispas en el
aceite y temperatura excesiva de la bobina
|
Con una línea
de partículas conductoras sobre la superficie del aislamiento se produce una
reducción en la resistencia de aislamiento con falla pro fractura
|
ACTIVIDAD GRUPAL: CON BASE A LA TABLA ANTERIOR REALIZA UN COLLAGE EN PAPEL BOND, PARA EXPONERLO EN EQUIPOS COPERATIVOS.
TÓPICO 2

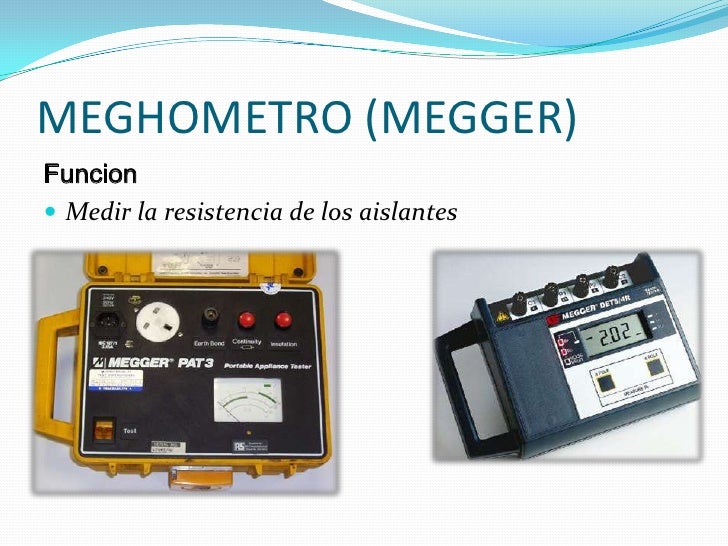

Ahora comenzaremos con el Megger
MEGGER MANUAL
TÓPICO 3
El diagrama elemental de todo MEGGER para comprender mas su principio de funcionamiento es el siguiente:
.
MEGGER MOTORIZADO
ACTIVIDAD INDIVIDUAL
Con base al diagrama de conexión arriba mostrado realiza un mapa conceptual en el software c-map-tool explicando el diagrama de conexion interna del MEGGER
TÓPICO 4
A continuación se muestran algunos ESQUEMAS de pruebas básicas para determinar la resistencia de aislamiento en transformadores
VIDEO EMPRESA MEGGER
ACTIVIDAD GRUPAL: CON BASE AL VIDEO ANTERIOR REALIZA UN CUESTIONARIO CON 10 PREGUNTAS TIPO EXAMEN PARA ENTREGAR EN HOJAS DE COLOR TAMAÑO CARTA.
En este tópico aprendí a identificar las distintas fallas que puede tener un transformador estas se derivan en 8 y al mismo tiempo descubrí la forma de conectar un Megger a un transformador para la detección de distintas fallas que se puedan dar. También es muy interesante este tópico ya que vienen diferentes secciones en las cuales nos explican lo mas importante para saber de un Megger sus diferentes partes y los dos tipos de Megger que existen. En la siguiente sabre como conectar un Megger al transformador. Abraham Morales Avilés 6IM6
ResponderEliminarHola Abraham, como siempre es un gusto saludarte al igual que a los demás compañeros,excelente tu comentario y felicidades por darte la oportunidad como bien lo dices de D E S C U B R I R en esta loable área como lo es la electricidad.
ResponderEliminarSaludos
¿CUAL ES TU OPINIÓN EN RELACIÓN AL VÍDEO DE LA EMPRESA MEGGER?
ResponderEliminarEn el vídeo observamos a la reconocida marca mundial "Megger" describiendo a sus equipos para brindar mantenimiento preventivo o correctivo a una subestación eléctrica. Aquí observamos que la marca siempre quiere mantenerse a la vanguardia con la innovación en sus productos, así como la creación de nuevos productos que resulten prácticos en su transporte y manejo.
EliminarVicente Romero Carlos Rubén – 6IM9
se nos muestra un producto de la empresa megger, la utilidad y sus características y ventajas sobre otros aparatos de medición, mostrando calidad e innovación de los productos megger y su importancia en la industria.
EliminarLopez Morales Cesar Alberto 6im9
Comparto una buena opinión acerca del vídeo Megger ya que creo yo es una marca líder en el sector eléctrico, por otra parte el vídeo lo encuentro muy ilustrativo para el desarrollo de cuestionamientos del como porque y para que, excelente vídeo.
EliminarALDECO VÁZQUEZ JASON ISMAEL 6IM9
En el video se observa que esta en una empresa de buena calidad la cual quiere mostrar que sus equipos de medicion son instrumentos verdaderamente innovadores capaces de hacer que los tecnicos o ingenieros faciliten su trabajo para obtener resultados con mucha mas rapidez. A su vez los equipos que fabrica la empresa son utilizados para realizar diversos tipos de matenimientos a fin de evitar daños dentro de una subestación eléctrica o alargar la vida de los equipos de dicha subestación.
EliminarSánchez Hernández Víctor. Grupo: 6IM9
En este vídeo se habla de la empresa Megger la cual presenta una innovador producto de nombre TRAX una especie de equipo compacto y fácil de usar con una gran variedad de ventajas y aplicaciones en el ámbito del mantenimiento
EliminarMendoza Villar Fernando Emanuel 6IM9
Como se puede ver en el vídeo la empresa cuenta con equipos de medición bastante innovados que son muy útiles a la hora de mejorar el trabajo de los ingenieros ya que proporcionan un resultado mucho más veloz y especifico.
EliminarALVARADEJO HERNANDEZ ARANTXA ITZEL. grupo: 6IM9
En el vídeo pude conocer a fondo los equipos de medición con los que cuenta la reconocida marca Megger, para que con estos podamos aplicar los diferente tipos de mantenimiento como lo son el correctivo y el preventivo, y también las ventajas que tienen estos, ya que son de fácil transportación y uso.
EliminarVilchis Lopez Abigail 6IM7
En el video se puede apreciar que la empresa megger a logrado diseñar e innovar estos instrumentos de medicion de tal manera que cada vez sean mas exactos, mas seguros y mas livianos para su mejor operacion. Este video nos muestra las diferentes aplicaciones que se le pueden dar a los TRAX, para lograr hacer mantenimientos tanto preventivos como correctivos logrando un funcionamiento a transformadores, motores, generadores etc.
EliminarA mi consideración es un equipo muy fácil de usar, claro que teniendo los conocimientos previos se puede manejar de una manera muy fácil, muy practico, yo no lo conocía que podía hacer cálculos tan precisos el megger.
EliminarEl Megger aplicar un voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcaza o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento. En un cable se conecta el Rojo al cable y el negro a su aislamiento exterior y se aplica el voltaje, en un motor se conecta el rojo a una de sus fases y el negro a la carcasa y en el transformador el rojo a uno de los devanados y el negro a la cuba, el cable verde, si existe, se coloca e el devanado no probado.
Eliminar¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER? COMPARTENOS TU CONOCIMIENTO
ResponderEliminarEl funcionamiento consiste en que el Megger aplicar un voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcaza o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento. En un cable se conecta el Rojo al cable y el negro a su aislamiento exterior y se aplica el voltaje, en un motor se conecta el rojo a una de sus fases y el negro a la carcasa y en el transformador el rojo a uno de los devanados y el negro a la cuba, el cable verde, si existe, se coloca e el devanado no probado.
EliminarVicente Romero Carlos Rubén – 6IM9
el megger tiene como componente principal un generador de CC, el cual genera un voltaje de 500v, mediante las conexiones de line , grownd, y tierra la cual aterriza en un metal, este voltaje se genera ante el movimiento de una manivela, las lecturas se pueden observar en el ohmetro.
Eliminarlopez morales cesar alberto 6im9
El funcionamiento del Megger se basa en que gracias a un generador de corriente continua, al momento de que se acciona se genera una diferencia de potencial entre sus terminales, esta ddp se aplica a conductores y a sus respectivos aislantes, tomando en cuenta que para este tipo de prueba se usan 1000 volts.
EliminarALDECO VÁZQUEZ JASON ISMAEL 6IM9
El megger o megohmetro es un instrumento dividido en dos partes, la primera parte es un generador de C.C, el cual proporciona energía al mover la manivela manualmente, esto quiere decir que se necesita de una persona para que el generador produsca energia gracias al movimiento de la manivela, se precisa de esto para llevar acabo la medición.
EliminarLa segunda parte es el mecanismo del propio sistema el cual permite obtener las lecturas de medicion de un aislamiento.
Para una prueba de aislamiento en un transformador se deben colocar en corto circuito las puntas de dicho equipo, posteriormente se conecta el megger, el cual proporcionara una corriente la cual servira para determinar si el aislamiento esta en buenas condiciones para seguir operando.
Sánchez Hernández Víctor. Grupo: 6IM9
Su funcionamiento consta de dos sistemas, el primero es un generador por medio de la manivela esto para producir un voltaje para aplicar a la prueba, el segundo consta del circuito que se genera al realizar las conexiones del megger con el equipo al cual se le desea hacer la prueba, la medicion se obtiene gracias a la ley de ohm y esta puede ser visualizada en el medidor analógico por medio de la ubicación de la aguja en la escala
EliminarMendoza Villar Fernando Emanuel 6IM9
se basa en aplicar un determinado voltaje de prueba de aislamiento y medir la corriente que proporciona. El megger consta de un generador de CC tipo magneto-eléctrico, movido por lo regular a mano con una manivela que suministra la corriente para llevar a cabo la medición, su inducido se acciona a mano aumentándose su velocidad por medio de engranajes; y del mecanismo del instrumento, del cual se mide el valor de la resistencia que se busca. La tensión más usada es de 500 Volts, pero puede llegar hasta 2500 Volts.
EliminarALVARADEJO HERNANDEZ ARANTXA ITZEL grupo: 6IM9
El funcionamiento de megger se da gracias a 2 sistemas:
EliminarEl primero consta de un generador de CC que funciona manualmente para que pueda generar un voltaje de 500 Volts y poder comenzar a medir.
El segundo cuenta con un circuito que va conectado al megger y este a su vez conectado al equipo que se desea medir el aislamiento.
Vilchis Lopez Abigail 6IM7
Su funcionamiento se basa en una palanca que al accionarla, se genera una ddp gracias a un generador de cc, luego de producir cierto voltaje este se suministra o aplica a distintos materiales como pueden ser aislantes o conductores para determinar su resistencia o indice de absorción.
EliminarCarbajal Ledesma Mario 6IM6 19-2
Sin duda es una empresa confiable buscando siempre innovaciones en el campo de los transformadores y crearon un sistema multifuncional TRAX; para prueba de transformadores y equipos de subestaciones, pruebas como la resistencia en los devanados, cambiadores de derivacion (baja carga), desmagnetizacion adaptativa, relacion de transformacion, impedancia en corto circuito, factor de potencia, entre otras cosas :)
ResponderEliminarEs muy util este sistema ya que como lo mencione tiene muchisimas utilidades y al tecnico le facilita y protege de varias cosas al darle un mantenimiento a una subestacion electrica.
FUNCIONAMIENTO
mediante una pila interna, una diferencia de potencial entre sus terminales cuando no existe en ellos ninguna resistencia y por ello la aguja del aparato marca la máxima lectura. Cuando en los terminales se coloca la resistencia que se desea medir se produce una caída de tensión y la aguja se desplaza hacia valores inferiores, esto es, de derecha a izquierda. En el polímetro las escalas del voltaje e intensidad crecen de izquierda a derecha, mientras que la escala de resistencias lo hace al revés.
Cuando se mide una resistencia lo primero que hay que hacer es poner el aparato en cortocircuito entre sus terminales y ajustar, mediante un tornillo que lleva incorporado, la aguja al valor cero en la escala de las resistencias. Luego, se instala entre los terminales la resistencia a medir y el desplazamiento de la aguja indica el valor de la resistencia leyéndose su valor en la escala.
-LOPEZ MARTINEZ ALEJANDRA 6IM7-
Principalmente para que se puedan detectar las fallas en necesario tener el material adecuado así mismo conocer la causa de las fallas, algunas fallas se deben a corto circuito interno, sobrecarga, humedad, deterioro rápido, etc.
ResponderEliminarUn instrumento que mayormente se utiliza es el meghometro ya que su función principales medir la resistencia de los aislantes.
El megger ocupa una tensión de prueba que es producida por un generador interno de manivela o por baterías. Para comenzara medir se empieza a girar la manivela.
El megger basa su funcionamiento en una fuente de alta tensión pero este ocupa poca energía. Ya que mientras menor sea el valor de la resistencia colocada, es menor la tensión suministrada por la fuente.
En cuanto al video habla sobre el TRAX que es un equipo seguro, tiene un fácil traslado, ya que facilita varias pruebas eléctricas ya que cuenta con la facilidad de utilizarse y más aun fácil para el uso del usuario.
-ROMERO GONZÁLEZ PAOLA GEORGINA 6IM7-
~ Opinión en relación al vídeo:
ResponderEliminarYa sabía esta gran empresa, en varias investigaciones me había encontrado con información de ésta, en todas la ocasiones pude leer que tiene productos de muy buena calidad. Ahora con la recomendación de ver el vídeo, yo lo veo como una invitación a creer en la veracidad de esta empresa en el ámbito de los transformadores de potencia.
Me parece interesante el video ya que explica el sistema multifuncional TRAX, éste permite realizar múltiples mediciones en diversas aplicaciones a través de un mismo sistema, es un equipo que puede realizar pruebas eléctricas para transformadores evitando el uso de varios instrumentos, esto hace que el usuario ahorre tiempo, dinero y sea una situación cómoda su trasladarlo. Realiza pruebas como el de la resistencia de devanados, desmagnetización adaptativa, relación de transformación, impedancia en corto circuito, factor de potencia, entre otras pruebas. Además proporciona los diagramas de conexión y control manual. Es un equipo muy útil y funcional, una gran solución para transformadores y subestaciones.
~ Principio de funcionamiento:
El principio de funcionamiento del megger que se basa en aplicar un determinado voltaje de prueba de aislamiento y medir la corriente que proporciona. El megger consta de un generador de CC tipo magneto-eléctrico, movido por lo regular a mano con una manivela que suministra la corriente para llevar a cabo la medición, su inducido se acciona a mano aumentándose su velocidad por medio de engranajes; y del mecanismo del instrumento, del cual se mide el valor de la resistencia que se busca. La tensión más usada es de 500 Volts, pero puede llegar hasta 2500 Volts.
— TENORIO BARRERA NOEMI, 6IM6.
Es necesario asegurar una amplia vida útil de un equipo, para su detección de fallas se utilizan los instrumentos de medición. Determinar el buen funcionamiento de un equipo con un instrumento de medición se lleva acabo para obtener valores que deben ser los nominales de cada equipo, si el valor no coincide con el valor que debería tener, se sabe que hay un falla dentro del equipo. Un ejemplo de una prueba simple es la prueba de continuidad en algún conductor.
ResponderEliminarEn una subestación eléctrica, es importante conservar en buen funcionamiento al transformador, así que se le realizan varias mediciones, la que nos centraremos en el tópico es la medición de resistencia del aislante de sus devanados. Esta medición se realiza para saber de la existencia de fugas en el aislante de los devanados con el fin de evitar que las espiras entren en corto circuito y causar la falla total del transformador. El instrumento que se utiliza para llevar a cabo estas mediciones se llama Megóhmetro (Megger).
El Megóhmetro es un instrumento que guarda similitudes con un óhmetro común, la diferencia esta en que el Megóhmetro tiene un generador de alta tensión en su interior, movido por lo general por una manivela o electrónicamente en el caso de los Megger electrónicos.
El Megger Trax presentado en el video, es el ejemplo de un Megóhmetro electrónico que tiene varias funciones para facilitar la lectura y optimizar el tamaño y peso que este ocupa. Entre sus funciones se encuentra la prueba de resistencia de devanados o la desmagnetización adaptiva.
Garcia Peña Sean Axl 6IM7
EliminarAcerca del vídeo:
ResponderEliminar-Creo que lo que la empresa quiere lograr con el vídeo es que la gente vea los beneficios de sus productos, cuan fiables son y como tiene diferentes funciones para realizar diferentes actividades de prueba a los equipos o sistemas que queramos revisar;s in embargo creo que deberían de hacer vídeos de como funcionan ya que si me puede decir que partes tiene pero no me dice que relación tiene una con otra para llegar a hacer nuestras pruebas y que estas sean correctas.
Funcionamiento interno:
-Sabemos que el Megger es capaz de medir altas tensiones por lo cual dentro de el deberá de existir cierto sistema que le permita hacerlo y que las mediciones sean certeras, por lo cual en su interior el Megger esta compuesto de diferentes elementos que al estar en conjunto hacen que esto sea posible. Como ya lo mencione en el inciso de arriba creo que el vídeo debió de tratarse acerca de como es el funcionamiento, no se por ejemplo como se activa algo dentro y hace que exista una relación entre los demás elementos haciendo posible la medición.
Hernández Hernández Ana María 6IM7
EliminarVideo:
ResponderEliminarA través de este video podemos darnos cuenta que está es una empresa bastante confiable debido a que es innovadora en todo lo que respecta a este campo, nos lo demostraron al crear un sistema multifuncional TRAX ya que nos permite realizar múltiples mediciones en diversas aplicaciones a través de un mismo sistema, es un equipo que puede realizar pruebas eléctricas para transformadores evitando el uso de varios instrumentos, esto hace que el usuario ahorre tiempo, dinero y sea más fácil su traslado
Funcionamiento:
El funcionamiento del megger se basa en el análisis del aislamiento de un cable o de un devanado de un transformador o motor para conocer la existencia de corriente de fuga a través del aislamiento medido.
Villada Roque Jazmin Eneth 6MI7
Al observar este video pude observar que la empresa megger tiene varias especificaciones y estándares de calidad que hacen que un equipo en este caso el trax tiene distintas capacidades para medir parámetros y sirve de medir distintas maneras para realizar pruebas que en ocasiones se harían con demasiados equipos, lo que hace que este se vuelva funcional, eficaz y sobre todo fácil de controlar ya que le perite al usuario y facilita su manejo.
ResponderEliminarEl Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un trasformador para conocer la existencia o no de corrientes de fuga a través del aislamiento medido. El megger actúa bajo el principio de la ley de ohm ya que al aplicar una tensión a un devanado se obtiene una corriente y por ende la resistencia medidas era Voltios/Amperios.
HERNANDEZ BAEZ CARLOS ADRIAN 6MI7
En relación al vídeo:
ResponderEliminarYa sabía esta gran empresa, en varias investigaciones me había encontrado con información de ésta, en todas la ocasiones pude leer que tiene productos de muy buena calidad. Ahora con la recomendación de ver el vídeo, yo lo veo como una invitación a creer en la veracidad de esta empresa en el ámbito de los transformadores de potencia.
Funcionamiento
El Megóhmetro es un instrumento que guarda similitudes con un óhmetro común, la diferencia esta en que el Megóhmetro tiene un generador de alta tensión en su interior, movido por lo general por una manivela o electrónicamente en el caso de los Megger electrónicos.
El Megger Trax presentado en el video, es el ejemplo de un Megóhmetro electrónico que tiene varias funciones para facilitar la lectura y optimizar el tamaño y peso que este ocupa. Entre sus funciones se encuentra la prueba de resistencia de devanados o la desmagnetización adaptiva.
Vídeo:
ResponderEliminarEn mi opinión la empresa Megger TRAX posee un gran nivel, no solo por los equipos que se dedican a distribuir, sino por las aplicaciones que ofrece en los procesos de mantenimiento, ya que al desarrollar un equipo el cual es capaz de realizar mediciones, así como de realizar un registro de las mismas y sin requerimientos de una capacitación del usuario. De esta manera logra cubrir el área de conservación y al mantenerse a la vanguardia en modernización de sus equipos cubre la segunda parte básica del mantenimiento que es la actualización.
Considerando ambos puntos sabremos que es una empresa integra en cuanto mantenimiento se refiere y por ello debe ser punto de concentración para nosotros, ya que como técnicos en instalaciones y mantenimiento eléctrico debemos hallar la forma de realizar nuestras operaciones de la manera mas eficiente posible, por ende es importante considerar los factores de instrumentos y herramientas a utilizar.
Funcionamiento:
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a través del aislamiento medido.El megger es un generador de Corriente directa(Continua) el cual Normalmente tiene 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y de color verde.El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcasa o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.En un cable se conecta el Rojo al cable y el negro a su aislamiento exterior y se aplica el voltaje, en un motor se conecta el rojo a una de sus fases y el negro a la carcasa y en el transformador el rojo a uno de los devanados y el negro a la cuba, el cable verde, si existe, se coloca e el devanado no probado.El megger actúa bajo el principio de la ley de ohm ya que al aplicar una tensión cc a un devanado se obtiene una corriente y por ende la resistencia medida sera Voltios/Amperios. Como se esperan corrientes de fuga del orden de micro amperios la medida se da en Megaohms.
-Prado Cervantes Héctor 6IM7-
OPINION DEL VIDEO:
ResponderEliminarMegger cuenta con la experiencia y el conocimiento de la industria de los transformadores de potencia para producir equipos de alta calidad, cuenta con el sistema multifuncional TRAX la cual es una solución para prueba de transformadores y equipos de subestaciones, este equipo es de fácil traslado, puede realizar varias mediciones eléctricas que comúnmente se realizan con instrumentos individuales, son todos los instrumentos de medición en uno solo, es muy practico ya que al usarlo proporciona los diagramas de conexión utilizados, además proporciona la información consultada en un documento y con mas exactitud.
PRINCIPIO DE FUNCIONAMIENTO MEGGER:
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a traves del aislamiento medido. El megger es un generador de Corriente directa. El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcaza o entre el devanado el transformador entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.
SALINAS GUERRA ISMAEL
6IM6
Opinión en relación al vídeo:
ResponderEliminarMe parece interesante el vídeo ya que explica el sistema multifuncional TRAX, éste permite realizar múltiples mediciones en diversas aplicaciones a través de un mismo sistema, es un equipo que puede realizar pruebas eléctricas para transformadores evitando el uso de varios instrumentos, esto hace que el usuario ahorre tiempo, dinero y sea una situación cómoda su trasladarlo. Realiza pruebas como el de la resistencia de devanados, desmagnetización adaptativa, relación de transformación, impedancia en corto circuito, factor de potencia, entre otras pruebas. Además proporciona los diagramas de conexión y control manual. Es un equipo muy útil y funcional, una gran solución para transformadores y subestaciones.
~ Principio de funcionamiento:
El principio de funcionamiento del megger que se basa en aplicar un determinado voltaje de prueba de aislamiento y medir la corriente que proporciona. El megger consta de un generador de CC tipo magneto-eléctrico, movido por lo regular a mano con una manivela que suministra la corriente para llevar a cabo la medición, su inducido se acciona a mano aumentándose su velocidad por medio de engranajes; y del mecanismo del instrumento, del cual se mide el valor de la resistencia que se busca. La tensión más usada es de 500 Volts, pero puede llegar hasta 2500 Volts.
En lo personal me gusta el megger manual porque como utiliza una manivela es interesante hacer el movimiento para sacar las medidas pero es mejor el digital ya que te da una medición más exacta.
MONDRAGÓN JAIME CINTHIA 6IM6
HERNANDEZ GARCIA SAMANTHA 6IM7
ResponderEliminarEN RELACIÓN AL VÍDEO:
En mi opinión la empresa Megger TRAX posee un gran nivel, no solo por los equipos, sino por las aplicaciones que ofrece en los procesos de mantenimiento, ya que desarrollo un equipo capaz de realizar mediciones, así mismo realiza un registro de estas y sin la necesidad de capacitar al usuario u operador. De esta forma se logra cubrir el área de conservación y manteniéndose a la vanguardia en cuanto a modernización de sus equipos cubre otra parte parte básica del mantenimiento que se refiere a la actualización.
FUNCIONAMIENTO INTERNO DEL MEGGER:
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado en este caso el de un transformador para conocer la existencia o no de corrientes de fuga a través del aislamiento medido.El megger es un generador de Corriente Continua el cual posee normalmente 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y es de color verde.El funcionamiento consiste en que el Megger aplica un Voltaje entre el cable y su aislamiento o entre el devanado del transformador con la finalidad de evaluar el estado de su aislamiento.En un cable se conecta el Rojo directamente al cable y el negro a su aislamiento exterior y se aplica el voltaje o en el transformador el rojo a uno de los devanados y el negro a la cuba, en dado caso que se tenga el cable verde, este se coloca en el devanado no probado.El Megger actúa bajo el principio de la ley de ohm ya que al aplicar una tensión C.C a un devanado se obtiene una corriente y por ende la resistencia medida sera V/A. Debido a las corrientes de fuga que se esperan la medida que se da es en MEGA-OHMS.
comentario del video:
ResponderEliminares una gran empresa que tiene unos productos muy utiles para las medicion de los transformadores y de los aislamientos y sus productos estan hechos para su mejor transporte y nos da un ejemplo con el aparato llamado trax y que nos ayuda a hacer varias mediciones.
principios de funcionamiento
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a traves del aislamiento medido. El megger es un generador de Corriente directa. El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcaza o entre el devanado el transformador entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.
pereyra huerta luis gonzalo 6IM6
El Megger es un instrumento esencial para la detección de fallas en aparatos eléctricos tales como: motores eléctricos, transformadores eléctricos, apartarrayos, etc. Este instrumento tiene la finalidad de verificar el estado del aislamiento de los conductores.
ResponderEliminarEl Megger funciona de la siguiente manera: el Megger posee un pequeño generador de corriente continua,el cual es capaz de generar una diferencia de potencial de 500 volts. El Megger tiene por lo general tres cables los cuales son: LINE, GROWND Y TIERRA FÍSICA. La salida LINE es conectada al conductor descubierto, GROWND al aislante del conductor y la tierra física es aterrizada a alguna parte metálica. Después de realizar estas conexiones, se hace girar la manivela del generador y en la carátula del Megger está un óhmetro en el cual se puede ver la resistencia del aislamiento.
VERA ALVARADO BRANDON 6IM09
Al ver el video me enteré de la gran calidad que tiene esta empresa al tener muy buenos aparatos para las pruebas y/o mediciones y que está asegura calidad y seguridad al realizar un trabajo un ejemplo de esto es el aparato tras que es indispensable para algunas mediciones
ResponderEliminar*principio de funcionamiento*
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un trasformador para conocer la existencia o no de corrientes de fuga a través del aislamiento medidoa su vez este tiene en su interior un generador de alta tensión que permite medir estas grandes tensiones este se maneja en el analógico con una manivela y ya hay algunos electrónicos.
6im7
El Megger es un instrumento esencial para la detección de fallas en los equipos eléctricos como son motores eléctricos y transformadores eléctricos, etc. Pero la prueba del MEGOHMETRO consiste en aplicar un voltaje al islante del conductor de la siguiente manera:
ResponderEliminarEl Megger tiene un generador de corriente continua, el cual puede generar una diferencia de potencial de 500 volts, está DDP se aplica mediante unas conexiones que van de LINE al conductor descubierto, GROWND al aislamiento del conductor y la tierra física se aterriza a alguna parte de metal, posteriormente se hace girar la manivela del generador y en la carátula del Megger está un óhmetro en el cual se pueden ver los ohms que tiene el aislamiento y de esta forma se hace la prueba de aislamiento de los conductores.
VERA ALVARADO BRANDON 6IM09
Hola buenas noches!
ResponderEliminarmi opinión sobre el vídeo de la empresa trax es que super bien el diseño del megger para su fácil transporte y que ademas cuenta con todos los requisitos adecuados para poder hacer una prueba de resistencia.
el principio de funcionamiento de un megger desplaza a "cero" cuando accione la manivela.
Si permanece la aguja en (jnfinito) la respectiva bobina esta
abierta, Para medir el aislamiento de cada una de las bobinas con la conexi6n de tierra.
Vilchis Ramirez Karen Estefania 6IM6
Es una empresa con un muy buen nivel y calidad en la creación de sus instrumentos y sus procesos de mantenimiento.
ResponderEliminarTambién explica el sistema multifuncional TRAX el cual permite realizar diversas medeciones en transformadores y con este se evita el uso de otros transformadores.
Funcionamiento
El megger o megometro es un instumento que sirve para medir altas resistencias, muy altas . Se llama asi porque se usa para medir los Meg ohms , o sea millones de ohms.
Se utiliza generalmente para determinar el valor de resistencia de aislaciones. Por su principio de funcionamiento, las puntas de medicion someten a una tension alta a lo que estas midiendo, generalmente 600 o mil volts.
Por eso para algunos aparatos esta prueba es destructiva.
Se suele utilizar para medir aislacion de motores,entre bobinados y de bobinados a masa; y lineas de alimentacion, pero se debe tener en cuenta que hay aparatos (los electonicos sobretodo) que no pueden ser sometidos a esto y se deben desconectar previamente.
VIDAL MORA ANA PAOLA 6IM6
dentro de este topico podemos entender como el megger como herramienta para llevara a cabo cierrtas actividades. El significado de la prueba de resistencia de aislamiento se refiere a la oposición que presenta un aislante al aplicarle un voltaje de C. D. (Corriente Directa) determinado durante un tiempo establecido y el cual se mide a partir de la aplicación del mismo.
ResponderEliminarLa resistencia de aislamiento así como la resistencia eléctrica se miden utilizando los ohms.
es un instrumento que sirve para medir la resistencia de aislamiento de: cables y bobinados; puede ser respecto a tierra o entre fases, con el Megger también podrá hallar el índice de polarizacion.
La tensión que aplicará para medir el nivel de aislamiento es poniendo 500 volts para motores que operan por debajo de los 1000 volts (esto incluye los de 380V, 440V, 480V, etc.) ya sean nuevos o en servicio. El valor en mega-Ohmios se observará después de 1 minuto. Las normas a seguir son EASA o IEEE.
La empresa da un organismo de confianza, buscando el mejoramiento o la innovación en el campo de transformadores, del cual se desarrolló un sistema multifuncional, TRAX. Consiste en la prueba de transformadores y equipo eléctrico por parte de una subestación eléctrica, de las cuales se derivan las pruebas de resistencia en los devanados, factor de potencia, cambiadores de derivación, des magnetización adaptiva, relación de transformación, impedancia en corto circuito, etc.
ResponderEliminarEste sistema multifuncional es muy importante ya que dé él se derivan varias pruebas de mantenimiento, facilitando la corrección, uso y trabajo del equipo eléctrico, aprovechando cada componente, alargando su vida útil y evitando fallas frecuentes a una subestación eléctrica.
FUNCIONAMIENTO
El funcionamiento del megger se basa en una fuente de alta tensión y así poder tomar las medidas necesarias que se requieren, el equipo megger ocupa muy ocupa muy poca energía para su funcionamiento, este consta de un generador de corriente continua tipo magneto-eléctrico, el cual funciona conforme a una manivela manipulada por el operario, para llevar a cabo la medición por un tiempo predeterminado, el cual nos permite conocer la resistencia que se busca dentro del equipo eléctrico que se está midiendo.
Las tensión más usada por un operario en el megger es de 500 volts, esto varea conforme al equipo que se llegue a medir e incluso puede llegar hasta los 2500 volts en su forma de operación y obtener la resistencia que se necesita conocer.
Martínez Hernández Luis Manuel
6IM9
Mi opinión sobre el video:
ResponderEliminarEl video nos da una clara visión sobre como funcionan internamente un megger así como los componentes que hacen posible una medición mas exacta entre los devanados de un transformador. La tecnología a progresado con el tiempo aplicándose en todos los equipos por lo que el megger no es la excepción, en este caso se implementan nuevas tecnologías para hacer mas factible la lectura del megger y tener un panorama sobre los resultados obtenidos durante la prueba y asi poderlos compara mediante el registro que se genera.
FUNCIONAMIENTO:
Principalmente se debe elegir un Megóhmetro con una escala mayor a la nominal, esto es por que hay megohmetros que se pueden quemar si se le aplica una tensión mayor a la establecida.
Un megger o megaohmetro consta de un generador de alta tensión, para poder realizar medidas en las terminales de alta tensión, este generador es movido generalmente por una manivela o electrónicamente, este ultimo consta de resistencias para su lectura.
La escala a aplicar en el megger varia de acuerdo al equipo y su tensión.
-RODRIGUEZ BOLAÑOS ALONDRA NICOL 6IM9-
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a través del aislamiento medido.El megger es un generador de Corriente directa(Continua) el cual Normalmente tiene 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y de color verde.El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable ysu aislamiento o entre el devanado del motor y su carcasa o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.
ResponderEliminarEl megger es un instrumento que nos permite medir la resistencia de aislamiento en los devanados de un motor y/o transformador, puede ser respecto a tierra o entre fases, con el Megger también podrá hallar el índice de polarizacion.
ResponderEliminarLa tensión que aplicará para medir el nivel de aislamiento es poniendo 500 volts para motores que operan por debajo de los 1000 volts (esto incluye los de 380V, 440V, 480V, etc.) ya sean nuevos o en servicio. El valor en mega-Ohmios se observará después de 1 minuto. Las normas a seguir son EASA o IEEE.
El megger consta de dos partes principales:
un generador de corriente continúa de tipo magneto-eléctrico, movido generalmente a mano (manivela) o electrónica mente (Megger electrónico), que suministra la corriente para llevar a cabo la medición, y el mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca. Son dos imanes permanentes rectos, colocados paralelamente entre si. El inducido del generador, junto con sus piezas polares de hierro, esta montado entre dos de los polos de los imanes paralelos, y las piezas polares y el núcleo móvil del instrumento se sitúan entre los otros dos polos de los imanes. El inducido del generador se acciona a mano, regularmente, aumentándose su velocidad por medio de engranajes.
-Rios Galicia Jose Donaldo-
Opinión: Nos muestra un equipo muy interesante en cuestion de meggers ya que este cuenta con funciones mayores a uno convencional, ya que cuenta con equipos de medicion de diferentes pruebas lo cual facilita en gran medida todos los calculos, ya que es muy preciso.
ResponderEliminarEl megger:
consta de un generador de corriente continúa, el cual es movido generalmente por una manivela la cual suministra la corriente para llevar a cabo la medición, y el equipo que mide el valor de la resistencia .
el Megger es capaz de medir altas tensiones por lo cual dentro de el deberá de existir cierto sistema que le permita hacerlo y que las mediciones sean certeras, por lo cual en su interior el Megger esta compuesto de diferentes elementos que al estar en conjunto hacen que esto sea posible.
ResponderEliminarConsta de un generador de C.C el cual se va a manipular por medio de una manivela para poder realizar la medicion correspondiente.
-Sánchez Vega LEylani Claudia- 6IM9
Gracias a este vídeo se pudo saber más acerca del Megger, específicamente del Megger TRAX, el cual tiene diferentes mejoras que podrá realizar distintos tipos de pruebas; por ejemplo, resistencia de devanados, desmagnetización adaptativa, relación de transformación, entre otros, que le podrá realizar hacia los equipos de las subestaciones eléctricas. Obteniendo resultados muy precisos, además es fácil de utilizar, debido a las diferentes aplicaciones que tiene para poder dar lectura a los resultados.
ResponderEliminarFUNCIONAMIENTO
El megger consta de dos partes principales: un generador de corriente continúa de tipo magneto-eléctrico, movido generalmente a mano (manivela) o electrónicamente (Megger electrónico), que suministra la corriente para llevar a cabo la medición, y el mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca. El inducido del generador se acciona a mano, regularmente, aumentándose su velocidad por medio de engranajes. Para los ensayos de resistencia de aislamiento, la tensión que más se usa es la de 500 voltios, pero con el fin de poder practicar ensayos simultáneos a alta tensión, pueden utilizarse tensiones hasta 2500 voltios, esto de acuerdo al voltaje de operación de la máquina bajo prueba.
-6IM9
mi opinión sobre el video:
ResponderEliminaryo opino que el video resultó muy interesante ya que nos muestra o nos enseña una de la nuevas herramientas que esta revolucionando el mercado que es el sistema trax el cual aparentemente es un pequeño sistema o equipo compacto que nos permite realizar diversas funciones que tradicionalmente se realizaba con equipos individuales.
como es ka prueba de devanados, desmagnetización adaptativa. relacion de transformacion, factor de potencia,etc.
por eso y mas me encanto el video ya que es corto y preciso
Funcionamiento
básicamente el megger consta de dos partes fundamentales que todo megger debe de tener una es ya sea un generador de potencia el cual administra energía a través de una manivela y un generador de cd. o también con un megger digital que este ya cuenta con una batería integrada para suministrar la potencia y la segunda parte es el circuito de medición que enun digital esta en base a circuitos.
DE LA ROSA GUTIERREZ ISRAEL
se basa en aplicar un determinado voltaje de prueba de aislamiento y medir la corriente que proporciona. El megger consta de un generador de CC tipo magneto-eléctrico, movido por lo regular a mano con una manivela que suministra la corriente para llevar a cabo la medición, su inducido se acciona a mano aumentándose su velocidad por medio de engranajes; y del mecanismo del instrumento, del cual se mide el valor de la resistencia que se busca. La tensión más usada es de 500 Volts, pero puede llegar hasta 2500 Volts.
ResponderEliminarMoreno Carmona Yatzibeth 6IM7
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a través del aislamiento medido. El megger es un generador de Corriente directa(Continua) el cual Normalmente tiene 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y de color verde.El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable ysu aislamiento o entre el devanado del motor y su carcaza o entre el devanado eñ transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.
ResponderEliminar-Garcia Vazquez Ana Janeth
6IM8
Para mi el vídeo me pareció interesante nadamas que algunas cosas no las entiendo para que sirven todas las funciones, pero a lo que le pude entender si esta muy bien ya que te ayuda a llevar un buen mantenimiento a una subestación eléctrica por que almacena toda la información que después la puedes pasar a un programa de mantenimiento.

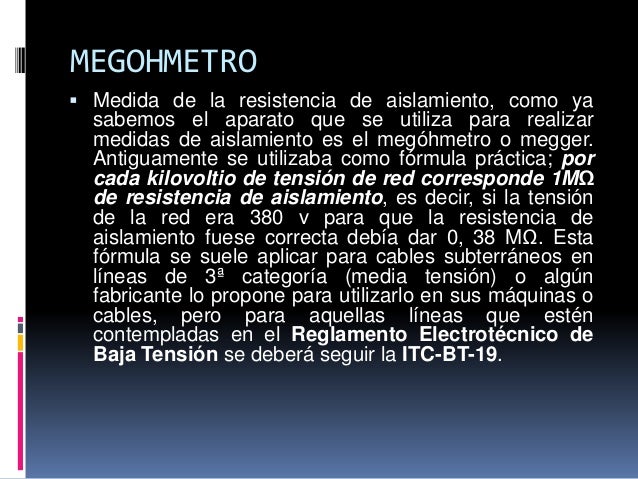

ResponderEliminarY en cuanto al megger me pareció interesante como antes hacían los cálculos matemáticos o por una regla que tenían que a un kilovatio le correspondía de resistencia una mega ohmio y algunas empresas todavía lo siguen manejando así.
JACIEL ISAI TAPIA GALLARDO 6IM6
1.- Opinión del video: No conocía la maquina Megger TRAX, pero por lo que vi, es una maquina muy eficiente y de mucha ayuda cuando se trabaja en las subestaciones eléctricas, ya que los datos y cálculos que hace son muy precisos, y se pueden guardar esos datos en una memoria USB para que se verifique que la resistencia de los aisladores sea la correcta para que no se sufra algún daño tanto al personal como a la estructura, ademas me pareció excelente que sea muy fácil de usar, y que muestra los diagramas de conexión por si se tiene una duda y para no estropear algo.
ResponderEliminar2.-¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER? Consta de dos partes principales: un generador de corriente continúa de tipo magneto-eléctrico, movido generalmente a mano (manivela) o electrónicamente (Megger electrónico), que suministra la corriente para llevar a cabo la medición, y el mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca. Son dos imanes permanentes rectos, colocados paralelamente entre sí. El inducido del generador, junto con sus piezas polares de hierro, está montado entre dos de los polos de los imanes paralelos, y las piezas polares y el núcleo móvil del instrumento se sitúan entre los otros dos polos de los imanes. El inducido del generador se acciona a mano, regularmente, aumentándose su velocidad por medio de engranajes.
SANDOVAL ACEVEDO ISAAC 6IM6
1.-Opinión del video: no conocía la maquina ATRAX, pero me parece de mucha ayuda en la prueba de subestaciones eléctricas, parece ser muy precisa al momento de realizar los cálculos de las mediciones, es una buena idea que no se tenga que dar capacitación a los operadores debido a su fácil uso, también me parece muy buena idea que este dentro de los estándares para un viaje porque, es muy difícil transportar uno mas grande.
ResponderEliminar2.-¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER? El megger consta de dos partes principales:
un generador de corriente continúa de tipo magneto-eléctrico, movido generalmente a mano (manivela) o electrónicamente (Megger electrónico), que suministra la corriente para llevar a cabo la medición, y el mecanismo del instrumento por medio del cual se mide el valor de la resistencia que se busca. Son dos imanes permanentes rectos, colocados paralelamente entre si.
1- Opinión del vídeo:al parecer es una buena herramienta que nos ayudara a realizar muchas pruebas de manera fácil y rápida, parece que es un dispositivo de fácil de usar, y me hubiera gustado poder verlo en acción.
ResponderEliminar2- ¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER?
El Megger o Megometro, es un instrumento con el cual se realiza el análisis del aislamiento de un cable o de un devanado de un transformador o de un motor para conocer la existencia o no de corrientes de fuga a través del aislamiento medido.El megger es un generador de Corriente directa(Continua) el cual Normalmente tiene 2 cables (en algunos casos 3), los cuales son de color Rojo(+) y Negro(-), el tercero es GND y de color verde.El funcionamiento consiste en que el Megger aplicar un Voltaje entre el cable y su aislamiento o entre el devanado del motor y su carcasa o entre el devanado el transformador y su cuba o entre los devanados del transformador con el fin de evaluar el estado de su aislamiento.En un cable se conecta el Rojo al cable y el negro a su aislamiento exterior y se aplica el voltaje, en un motor se conecta el rojo a una de sus fases y el negro a la carcasa y en el transformador el rojo a uno de los devanados y el negro a la cuba, el cable verde, si existe, se coloca e el devanado no probado.El megger actúa bajo el principio de la ley de ohm ya que al aplicar una tensión cc a un devanado se obtiene una corriente y por ende la resistencia medida sera Voltios/Amperios. Como se esperan corrientes de fuga del orden de micro amperios la medida se da en Megaohms.
DIAZ HERNADEZ DANTE 6IM6
