TÓPICO 1

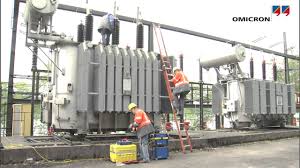

EL MANTENIMIENTO DE EQUIPOS PRIMARIOS EN INSTALACIONES ELÉCTRICAS
EL MANTENIMIENTO DE EQUIPOS PRIMARIOS EN INSTALACIONES ELÉCTRICAS
LA NECECIDAD DE LAS PRUEBAS A LOS EQUIPOS ELÉCTRICOS.
La
continuidad de los sistemas de distribución de energía eléctrica y los
servicios a los usuarios finales dependen de la confiabilidad del equipo
eléctrico en un sistema, y aun cuando la confiabilidad de muchos equipos se ha
incrementado en distintas formas durante el siglo pasado, no es recomendable
conectar ningún equipo terminado a un sistema en forma directa desde el lugar
del fabricante, a menos que su comportamiento se haya probado.
En la actualidad los equipos son
probados sobre bases comunes para verificar su comportamiento, ya que cada país
tiene establecidos comités y organizaciones para asegurar la uniformidad y comportamiento
del equipo eléctrico que se suministra cada día a los usuarios; esto ha llevado
a la elaboración de normas o estándares eléctricos en cada país (para todo el
equipo eléctrico). El principal contenido de cada uno de estas normas cubren
las pruebas mínimas que se deben llevar a cabo sobre un equipo en un ambiente
que puede ser más severo que las condiciones de operación normales, en términos
de niveles de voltaje y corriente. Esto ha llevado a pruebas obligatorias para
el equipo eléctrico antes de ser puesto en servicio, las pruebas y los métodos
a seguir están cubiertos en todas las normas eléctricas.
Se puede concluir que es
necesario probar un equipo eléctrico para:
- Probar el comportamiento de un equipo eléctrico antes de ser puesto en servicio.
- Asegurar que el equipo es evaluado sobre bases comunes con respecto a sus capacidades técnicas.
- Que el usuario final tenga confianza acerca de la capacidad y comportamiento del equipo cuando sea usado.
- Establecer un seguro para mostrar que el equipo no causará ningún daño a propiedades y personal cuando sea puesto en servicio.
ACTIVIDAD INDIVIDUAL:
REALIZA UN ENSAYO EN AL MENOS 2 CUARTILLAS EN RELACIÓN A LA IMPORTANCIA AL MANTENIMIENTO AL EQUIPO PRIMARIO EN UNA SUBESTACIÓN PARA ENTREGAR EN HOJAS BLANCAS CAPTURADO.
TÓPICO 2:
Prueba de resistencia de Aislamiento a transformadores de dos devanados.
Prueba de resistencia de Aislamiento a transformadores de dos devanados.
A CONTINUACIÓN TE INVITO VEAS EL SIGUIENTE VIDEO PARA DETERMINAR LAS CONDICIONES DE LOS DEVANADOS A TRAVÉS DE LA RESISTENCIA DE AISLAMIENTO CON EL MEGGER
https://www.youtube.com/watch?v=W7Jp3geioMY
ACTIVIDAD INDIVIDUAL: CON BASE AL TÓPICO 1 Y 2 REALIZA UN MAPA CONCEPTUAL CON EL SOFTWARE
C-MAP-TOOL.
Su diagrama de conexión
ACTIVIDAD INDIVIDUAL: CON BASE AL TÓPICO 1 Y 2 REALIZA UN MAPA CONCEPTUAL CON EL SOFTWARE
C-MAP-TOOL.
Su diagrama de conexión
ACTIVIDAD GRUPAL:

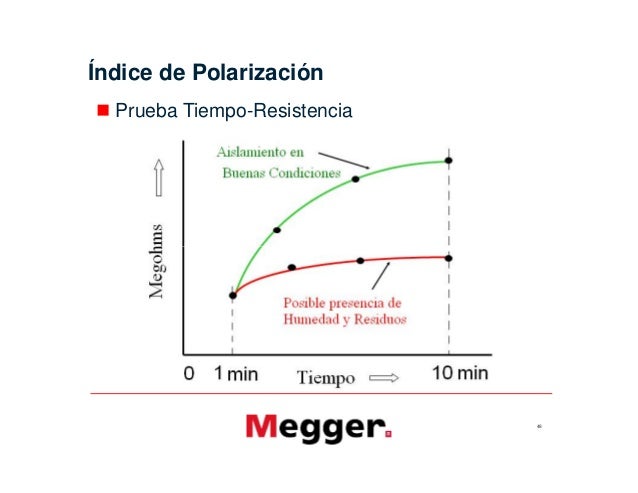

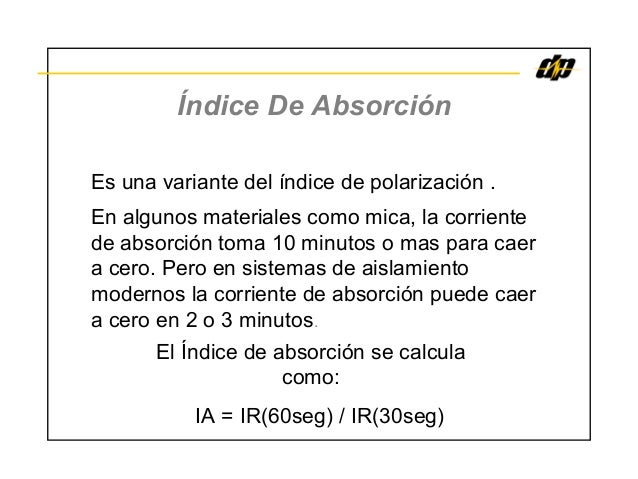

A TRAVÉS DE UN MAPA MENTAL EXPLICAR LOS INDICES DE ABSORCIÓN Y POLARIZACIÓN. EN LOS DEVANADOS DE UN TRANSFORMADOR APÓYATE DEL PROGRAMA C- MAP- TOOL.

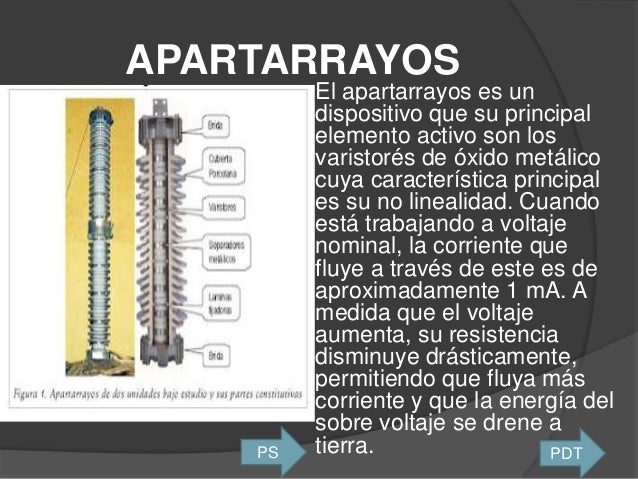

TÓPICO 3:
APARTARAYOS
APARTARAYOS
APARTARAYOS AUTOVALVULAR
ACTIVIDAD INDIVIDUAL: CON BASE AL TÓPICO 3 REALIZA UN TRÍPTICO EXPLICANDO LAS CARACTERÍSTICAS E IMPORTANCIA DE ESTOS EQUIPOS.
TÓPICO 4:

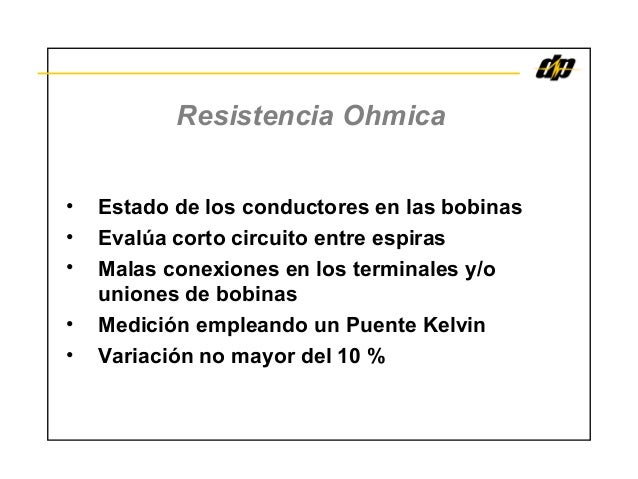

PRUEBA DE RESISTENCIA OHMICA
PRUEBA DE RESISTENCIA OHMICA
ACTIVIDAD INDIVIDUAL: REALIZA UNA INVESTIGACIÓN EN RELACIÓN AL TÓPICO EN HOJAS BLANCAS A MANERA DE ENSAYO ( DE 5 A 8 CUARTILLAS) CITANDO Y REFERENCIANDO CON BASE A MANUAL APA EN SU SEXTA EDICIÓN,
TÓPICO 5:
TÓPICO 5:
ACTIVIDAD GRUPAL: REALIZA UN VIDEO EN RELACIÓN AL TÓPICO EN SUS CARACTERÍSTICAS, DEFINICION , APLICACIONES Y COSTOS. (SOLICITA LA LISTA DE COTEJO PARA SU ELABORACION)

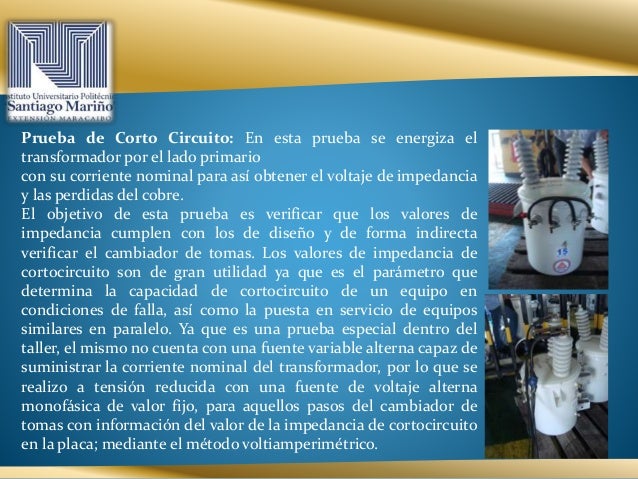

TÓPICO 6
PRUEBA DE CORTO CIRCUITO
TÓPICO 6
PRUEBA DE CORTO CIRCUITO

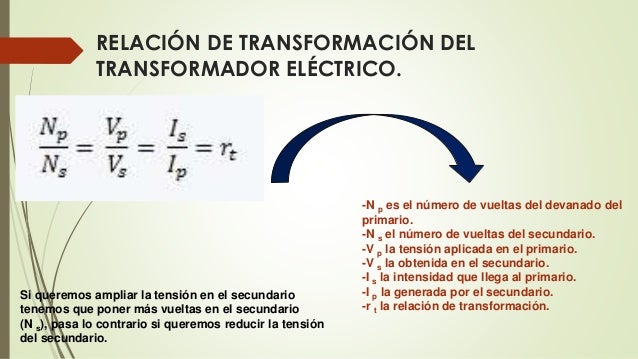

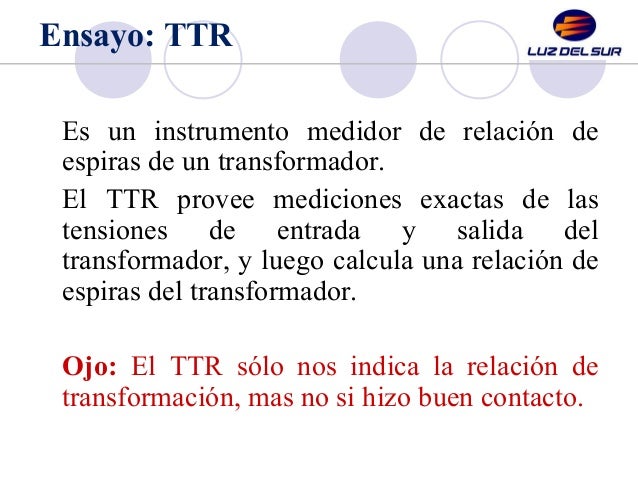

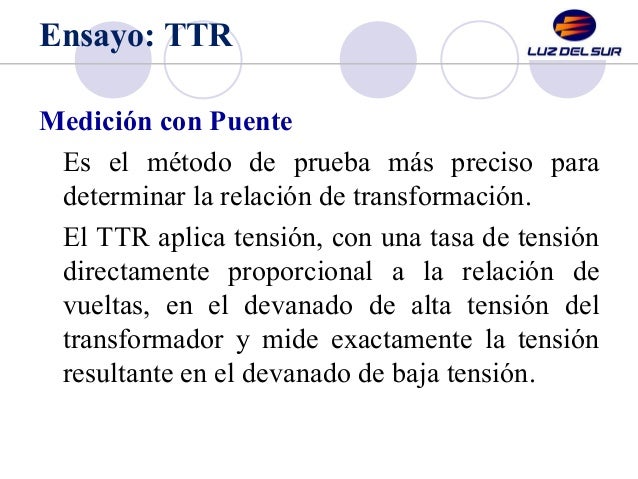

INSTRUMENTO TTR

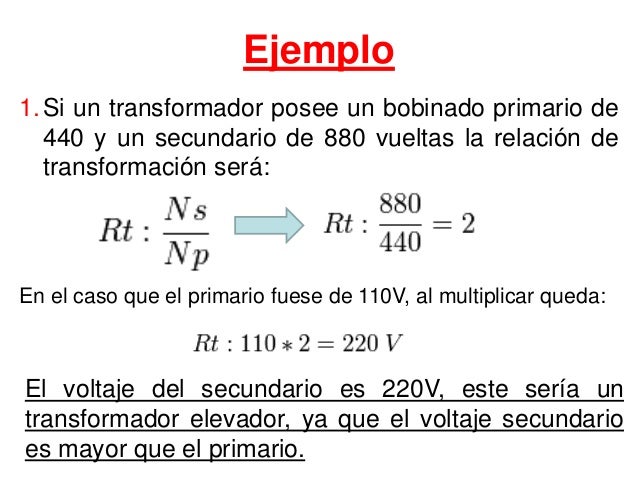

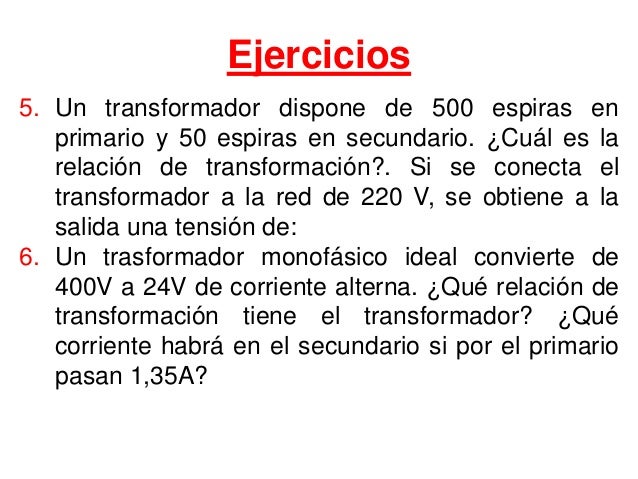

ACTIVIDAD INDIVIDUAL: REALIZA LOS SIGUIENTES EJERCICIOS Y ENTRÉGALOS EN TARJETAS DE TRABAJO CON TUS DATOS.

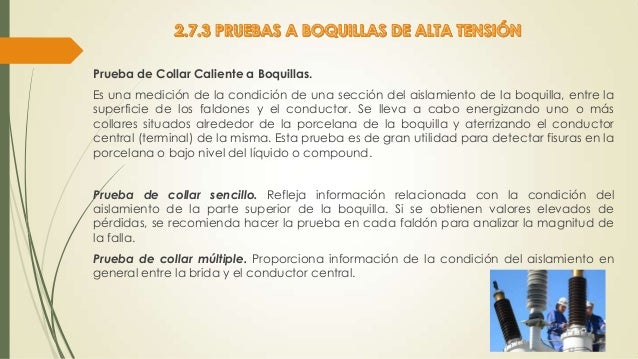

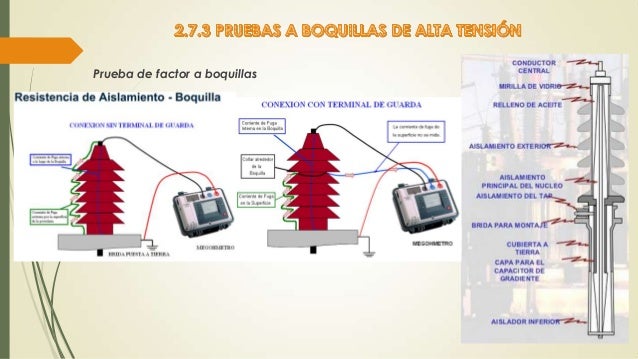

TÓPICO 7
B O Q U I L L A S
B O Q U I L L A S
ACTIVIDAD INDIVIDUAL: REALIZA TUS CONCLUSIONES EN AL MENOS 5 CUARTILLAS A MANO EN RELACIÓN A LOS TÓPICOS DE ESTA SECCIÓN
Explica el procedimiento para realizar la prueba al apartarayos a d e t a l l e
ResponderEliminarPara realizar la prueba de resistenia de aislamiento al apartarrayos es necesario utilizar el equipo de medicion, megger. Para llevarla a cabo es necesario aterrizar la seccion B del equipo tanto como la tierra del megger, posterior a esto conectaremos la tierra con la seccion B y la linea con la seccion A. Este proceso se llevo a cabo tomando en cuenta el factor tiempo, tomando las mediciones en intervalos de 10 seg. Y despues calcular el indice de absorcion la cual sera el cociente de la medicion a un minuto sobre la medicion a 30 seg. Si el residuo a esto es superior o igual a 1.2 significa que tenemos un nivel de resistencia acorde a la norma.
EliminarEste comentario ha sido eliminado por el autor.
EliminarSe tiene que realizar la prueba de aislamiento, para esto se necesitara ayuda del megger. Se conecta una terminal en la parte superior del apartarrayos y la otra terminal se conecta en la base, se hace la prueba durante 1 minuto y la base tiene que estar aterrizada a tierra. Esto nos ayuda a calcular el índice de absorción y tiene que pasar la prueba ya sea a 1.2 o mayor
EliminarPara la prueba de corto circuito se energiza al traanssformador con la corriente nominal y asi obtener el voltaje de impedancia y las perdidas del cobre
Este comentario ha sido eliminado por el autor.
EliminarEste comentario ha sido eliminado por el autor.
EliminarMoreno Velasco Moises &IM7
EliminarEl procedimiento para realizar la prueba de aislamiento al apartarrayos consiste en primeramente tomar medidas de seguridad portando bata y casco recordando el código de ética del alumno; al portar nuestro equipo de seguridad veremos el estado físico de nustros cables Caimán-Caimán para proceder a comprobar con nuestro multimetro que exista continuidad en ellos, al comprobar que exista continuidad en ellos haremos la conexión indicada en la Práctica 7; que enunciandola diría "Conectar la base del apartarrayos a Tierra del Megger y el borne del apartarrayos a la línea del Megger y posteriormente conectar a Tierra la base del apartarayos". Al tener nuestra conexión realizaremos la tabulación de nuestras lecturas que tomaremos cada 10 segundos hasta llegar al minuto el hacer que el Megger marque las resistencias al realizar trabajo con la manivela del Megger; teniendo nustras lecturas dividiremos la resistencia que nos dio en 1 minuto sobre la resistencia que nos dio en 30 segundos el resultado que obtengamos definirá si el apartarrayos pasa o no pasa la prueba ya que por nomatividad el índice de absorción debe ser menor a 1.2
EliminarHERNÁNDEZ HERNÁNDEZ ANA MARÍA 6IM7
Excelente comentario 👏👏👏
EliminarEl procedimiento para realizar las pruebas de resistencia al apartarrayos consiste en conectar el megger a la línea del apartarrayos y después la tierra del megger con el borne tierra del megger.
EliminarPosteriormente se tomaron valores valores cada 10 segundos hasta el minuto, y para obtener el valor de absorción de tiene que dividir el valor de 1 minuto sobre el valor de medio minuto y si nuestro valor es mayor o igual a 1.5 está dentro de la normatividad.
Para esta prueba se hace uso del equipo de medición megohmetro (megger) para lo cual es necesario hacer las siguientes conexiones:
EliminarLinea del megger a la linea de transmisión del apartarrayos
Tierra del megger a la base del apartarrayos y esta a su vez a tierra física
Durante esta prueba se tomaran medidas en lapsos de 10 segundos hasta completar un minuto, para calcular el índice de absorción es igual a valor de min/valor de 1/2 min si el cociente es igual o mayor a 1.2 se dice que se encuentra en normatividad de lo contrario el equipo necesita una inspección mas profunda
Mendoza Villar Fernando Emanuel 6IM9
Para tomar la resistencia de aislamiento del apartarrayos primero el usuario debe cumplir con las normas de seguridad e higiene en donde el usuario porta la vestimenta adecuada, el cual consta de casco de plastico ya que se trabaja con electricidad, gafas, guantes aislantes a la electricidad (dielectricos), botas, y la ropa adecuada a fin de evitar accidentes fatales a la hora de realizar esta medicion.
EliminarLo primero que se debe de hacer es conectar el megger o megohmetro a la línea del apartarrayos, posteriormente se coloca a la tierra y de esta manera conectamos el megger para medir la resistencia. Las pruebas constan desde los 10 segundos hasta llegar al minuto a fin de comprobar si el aislamiento se encuentran en buen estado o es necesario hacer cambios pertinentes, este tipo de pruebas estan dentro del mantenimiento preventivo visto en temas anteriores.
Sánchez Hernández Víctor. Grupo: 6IM9
Hola Víctor, hay que recordar que se deben cortocircuitar los bushing de alta tensión, H1,H2 y H3, de igual manera se debe hacer lo mismo para los bushing de baja tensión X0, X1, X2 y X3.
EliminarALDECO VÁZQUEZ JASON ISMAEL 6IM9
PROCEDIMIENTO PARA REALIZAR LA PRUEBA AL APARTARRAYOS A DETALLE.
EliminarComo medida de seguridad portar equipo necesario para realizar dicha prueba (equipo aislante).
Como primer paso debemos verificar el Estado del equipo y materiales que no ayudarán a determinar el Estado del mismo como lo son los cables de conexión en los cuales verificaremos si existe la posibilidad de que una corriente fluya a través de los conductores.
como segundo paso identificarnos las partes que componen al apartarrayos para así determinar cuál es su función que cumple dentro del equipo.
Verificar el diagrama de conexión para posteriormente colocar cada conductor en su posición correspondiente.
como por último ya que conectamos con ayuda del diagrama y medimos los parámetros con ayuda del megger cada 5 segundos para poder así determinar cuál es el índice de absorción y así dar un reporte del equipo si esta en óptimas condiciones de funcionalidad o es necesario remplazarlo.
Hernández Báez Carlos Adrián 6IM7
el instrumento para realizar la pruebas de resistencia en un apartar-rayos,es el megger la cual de sus bornes al apartarrayos se conecta:
Eliminarel borne de linea del megger a la linea del apartar-rayos
el borne de tierra del megger a la base con la tierra física.
se tomara el tiempo de 10 segundos a un minuto, el resultado si es menor a 1.2 esta en normativa, de lo contrario estar fuera de los parámetros establecidos.
lopez morales cesar alberto 6im9
Medición de resistencia de aislamiento
EliminarEn este caso la resistencia de aislamiento se mide por fase, con la conexión roja (+) del megger en la parte superior del apartarrayos y la terminal negra (-) en la base,durante un minuto.
La base del apartarrayos debe ser aterrizada por medio de una conexión a tierra.
FONSECA PÉREZ ROCÍO 6IM9
Los apartarrayos son dispositivos utilizados en esquemas de protección contra sobrevoltaje en los sistemas de potencia.
EliminarLas pruebas predictivas a apartarrayos pueden agruparse en dos grandes categorías: las pruebas fuera de línea y las pruebas en línea. Las primeras requieren la desenergización del apartarrayos de la red, mientras las segundas se realizan con el apartarrayos conectado a la red energizada.
La realización de las pruebas a apartarrayos persigue la obtención de las magnitudes de los parámetros eléctricos medidos, o sea, la resistencia de aislamiento, factor de potencia de aislamiento, pérdidas de potencia y corriente resistiva de fuga. Luego de obtenidas las magnitudes indicadas, el siguiente paso para conocer el estado del apartarrayos es la interpretación de resultados de las mediciones. Estos resultados pueden indicar si es apartarrayos se encuentra en mal estado o sus discos cortocircuitados, bajos valores de resistencia de aislamiento o altos valores de corriente resistiva de fuga, debido a la fatiga que causan los esfuerzos eléctricos de los sobrevoltajes; además, la interpretación de resultados puede llevar a la detección de fallas en el montaje interno del apartarrayos, como conexiones flojas mediante corrientes resistivas de fuga inferiores a las indicadas por el fabricante.
El objetivo del pararrayos en el sistema de potencia es suprimir o reducir los sobrevoltajes.
— TENORIO BARRERA NOEMI, 6IM6.
Para realizar la prueba de aislamiento a un apartarrayos es necesario utilizar el equipo de medición megohmetro (megger) realizando los siguientes pasos:
EliminarSe conecta la línea del megger a la linea de transmisión del apartarrayos.
Se conecta la tierra del megger a la base del apartarrayos.
Se hace girar la manivela del megger durante un minuto, tomando lectura cada 10 segundos, esto para poder calcular el índice de absorción y así determinar si se cumple con la normatividad que debe ser igual o mayor a 1.2
-6IM9
El procedimiento detallado para realizar la prueba de apartarrayos se enlista en lo siguiente:
Eliminar1) El operario debe tomar las medidas de seguridad e higiene para un optimo desarrollo de la prueba.
2) Se deberá contar con el material preparado que se va a utilizar, en este un Megger y puntas de conexión.
3) La entrada de conexión a linea del apartarayos se conectará al borne de "LINE" del megger y la entrada del conductor a neutro se conectará en la entra "Tierra" del Megger.
4) Se hará operar al Megger durante 1 minuto, tomando los valeres de cada minuto que indique el Megger.
5) Se calculará si el apartarayo pasa la prueba o no, esto se hace dividiendo el valor que se obtuvo al minuto entre el valor que se obtuvo a los 30 segundos, si el resultado es mayor o igual a 1.5 el producto pasa la prueba.
ALDECO VÁZQUEZ JASON ISMAEL 6IM9
Para el tópico selecto de apartarrayos de subestaciones eléctricas encontramos un prueba de vital importancia la cual es la llamada medición de la resistencia del aislamiento". El protocolo de actuación que se debe de llevar a cabo para la realización de la ya mencionada prueba en un apartarrayos es el siguiente:
Eliminar1.- Identificar el instrumento de medición adecuado para llevar a cabo la prueba, para esta y demás pruebas de resistencia de aislamiento utilizaremos el ya conocido "megger"
2.- Conectar el megger, donde la sección B del megger se aterriza en la terminal "ground" del megger, la sección A la conectamos a la terminal "line" del megger.
3.- Comenzar a aplicar un determinado nivel de tensión al apartarrayos por medio del megger durante un minuto, en el cual se tomarán intervalos de diez segundos donde se conocerán las lecturas que arroje el megger.
4.- Al termino de dicha prueba se calcula el indice absorción y de polarización que presenta el apartarrayos para poder determinar si este se encuentra en buenas condiciones y si pasa la prueba o no.
Vicente Romero Carlos Rubén - 6IM9
HEY, la prueba de reistencia de aislamiento tiene como objetivode determinar mediante pruebas dieléctricas el posible deterioro o contaminación en apartarrayos de una sección, o en unidades de varias secciones, se efectúan las pruebas de resistencia de aislamiento, ya que esta prueba podrá determinar:
EliminarLa Contaminación por humedad y/o suciedad en las superficies internas de porcelana, los entre-hierros corroídos, los depósitos de sales de aluminio, aparentemente causados por interacción entre la humedad y los productos resultantes del efecto corona , la porcelana fisurada, porosa o rota y el envolvente polimérico degradado, contaminado o fisurado.
En este caso la resistencia de aislamiento se mide por fase, con la conexión roja (+) del megger en la parte superior del apartarrayos y la terminal negra (-) en la base durante un minuto aplicando 5000 V de CD, cabe aclarar que la base del apartarrayos debe ser aterrizada por medio de una conexión a tierra.
Salinas Guerra Ismael
6IM6
Este comentario ha sido eliminado por el autor.
EliminarPara la prueba a apartarrayos primero ubicamos todos los componentes que lo conforman, buscamos la entrada del apartarrayos y la conectamos a la linea del Megger y en la salida conectamos la tierra del Megger. Después de haber realizado las conexiones girar la maribela y tomar medidas en intervalos de 10 segundos por un lapso de 1 minuto, luego atravez de la formula para determinar el indice de absorciónycompararlo con los datos que abalan si pasa o no pasa la prueba de aislamiento.
EliminarBenjamin Ordoñez Mendoza 6IM7
La manera correcta de realizar una prueba de aparta rayos es utilizar el sistema de medición (Megger)
EliminarPara que esté realiza una sobre carga de tensión ficticia con la cual será expuesta la resistencia de los diversos materiales los cuales componen el apartarayos de esta prueba nos permite conocer la recistencia de los diversos materiales y conocer si está en óptimas condiciones el equipo de protección apartarayos se puede llegar a probar desde el simple equipo apartarayos hasta el sistema de tierras que permite conducir los diversos sobresaltos de corriente que la energía eléctrica tiene a base de la oscilación que tiene la corriente alterna
Samantha Hernández García 6im7
EliminarPara la prueba de resistenia de aislamiento al apartarrayos se tiene que utilizar el equipo de medicion, que es un megger, para llevar a cabo esta prueba es necesario aterrizar la seccion B del equipo tanto como la tierra del megger, posteriormente conectaremos la tierra con la seccion B y la linea con la seccion A. Al llevar a cabo este proceso se toma en cuenta el factor tiempo, tomando las mediciones en intervalos de 10 seg. Y despues calcular el indice de absorcion la cual sera el cociente de la medicion a un minuto sobre la medicion a 30 seg. Si el residuo a esto es superior o igual a 1.2 significa que tenemos un nivel de resistencia acorde a la norma.
EliminarVilchis Lopez Abigail 6IM7
¿CUÁL ES TU OPINIÓN EN RELACIÓN AL VIDEO DE LA EMPRESA MEGGER?
EliminarEn este tópico aprendí a identificar las distintas fallas que puede tener un transformador estas se
derivan en 8 y al mismo tiempo descubrí la forma de conectar un Megger a un transformador para
la detección de distintas fallas que se puedan dar. También es muy interesante este tópico ya que
vienen diferentes secciones en las cuales nos explican lo más importante para saber de un Megger
sus diferentes partes y los dos tipos de Megger que existen. En la siguiente sabre como conectar
un Megger al transformador.
¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER?
el megger consta de dos partes principales: un generador de corriente continua de tipo magnetoeléctrico, movido generalmente a mano Son dos imanes permanentes rectos, colocados paralelamente entre sí El inducido del generador, junto con sus piezas polares de hierro, está montado entre dos
de los polos de los imanes paralelos, y las piezas polares y el núcleo móvil del instrumento
se sitúan entre los otros dos polos de los imanes. El inducido del generador se acciona a mano, regularmente, aumentándose su velocidad
por medio de engranajes. Para los ensayos de resistencia de aislamiento, la tensión que más se usa es la de 500
voltios, pero con el fin de poder practicar ensayos simultáneos a alta tensión, pueden
utilizarse tensiones de hasta 2500 voltios, esto de acuerdo al voltaje de operación de la
máquina bajo prueba. También se lo puede utilizar para verificar el aislamiento de una
instalación eléctrica residencial las cuales se las realiza de fase con neutro y tierra.
En este tópico aprendí a identificar las distintas fallas que puede tener un transformador estas se
Eliminarderivan en 8 y al mismo tiempo descubrí la forma de conectar un Megger a un transformador para
la detección de distintas fallas que se puedan dar. También es muy interesante este tópico ya que
vienen diferentes secciones en las cuales nos explican lo más importante para saber de un Megger
sus diferentes partes y los dos tipos de Megger que existen. En la siguiente sabre como conectar
un Megger al transformador.
Explica las partes del apartarayos según su clasificación
ResponderEliminarLas partes del apartarayos son las siguientes:
Eliminar-Terminal de conexión a la linea de transmisión: son sistemas de conductores metálicos, transfiere la energía eléctrica de un punto a otro, puede tener distintas longitudes, se usa para frecuencias altas.
-Núcleo a base de ZnO cuya función es eliminar las sobretensiónes:
Sirve como si nombre lo dice para eliminar las sobretensiones y eso se refiere a el aumento por encima de los valores establecidos como máximos de una tensión eléctrica.
-Soporte del apartarrayos: sirve para soportar el peso y todo el apartarrayos ya que solo aperan cuándo hay sobrevoltajes.
-Terminal de conexión a la linea de trasmisión: Llega desde el inició del apartarrayos, hasta el final, y su función es como ya lo expliqué en el primer punto.
ROBLES CARDENAS ELVIRA GPE.
6IM7
Los apartarrayos constan de las siguientes partes:
EliminarBrida: Es un elemento de union de tipo tuberia, el cual tiene la funcion de asegurar la conexion con la puesta a tierra
Cubierta de porcelana: Es la parte exterior del apartarrayos el cual tiene la funcion de cubrir las secciones internas, asi como proteger y aislar las mismas
Varistores: Componente electronico el cual tiene la funcion dr reducir la corriente en caso de elevar la tension, ya que como recordaremos al ser un elemento no lineal tendre mayor resistencia a menor intensidad
Separadores metalicos: Elemento que se coloca entre los discos de tirita con la finalidad de reducir perdidas por cargas paracitas y mejorar la conduccion de la corriente por un medio ferromagnetico y no por el aire
Laminas fijadoras: Es aquel que se encarga de mantener el apartarrayos en una posicion adecuada con respecto al cemento curado y el fondo de la base de cobre, considerando tambien la puesta a tierra
-Prado Cervantes Héctor 6IM7
Hola Héctor, comparto tu punto de vista acerca de este tópico, por lo tal aplaudo tan buen análisis que realizaste.
EliminarUn apartarayos autovalvular
Eliminar1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
Este apartarrayos sirve para dar una operación mas sensible y precisa. Se operan en sistemas de alta tensión.
De resistencias variables
1.Terminal de conexion a la linea de transmision.
2. Envoltura que protege al nucleo, del ambiente.
3. Nucleo de ZnO
4. Soporte de apartarayos.
Esta diseñado para prteger a los equipos que son de mayor costo o que sean muy delicado por la causa de descargas atmosféricas
MOreno Velasco Moises 6IM7
Las partes principales de un apartarrayos son:
Eliminar-Brida
-Cubierta de Porcelana
-Vastidores
-Separadores Metálicos
-Láminas Fijadoras
-Rios Galicia José Donaldo-
Un apartarrayos de manera general consta de los siguientes elementos:
Eliminar- Dos Bridas ubicadas en los extremos del apartarrayos
-Cubierta de Porcelana
-Vastidores
-Separadores Metálicos
-Láminas Fijadoras
Mendoza Villar Fernando Emanuel 6IM9
Los apartarrayos que se encuentran en las subestaciones eléctricas constan de distintos materiales, entre estos materiales podemos encontrar:
Eliminar-Brida; este tiene la funcion de asegurar la conexion de la puesta a tierra.
-Cubierta de Porcelana; esta es la parte exterior del apartarrayos su funcion es proteger la parte interna del apartarrayos.
-Laminas fijadoras; mantiene en una buena posición al apartarrayos a fin de evitar distintos problemas en su funcionamiento.
-Vastidores; es un componente electrónico el cual se encarga de reducir las corrientes cuando la tensión tiende a elevarse.
-Separadores Metálicos; este elemento se encarga de reducir las pérdidas por cargas paracitas, a su vez mejora el paso de la corriente.
Sánchez Hernández Víctor. Grupo: 6IM9
Este comentario ha sido eliminado por el autor.
EliminarLAS PARTES DEL APARTARAYOS.
Eliminar-TERMINAL DE CONEXIÓN A LA LÍNEA DE TRANSMISIÓN:
son sistemas de conductores metálicos, transfiere la energía eléctrica de un punto a otro, puede tener distintas longitudes, se usa para frecuencias altas.
-NÚCLEO A BASE DE ZNO:
Su función principal es eliminar las sobretensiones, elimina las sobretensiones y eso se refiere a el aumento por encima de los valores establecidos como máximos de una tensión eléctrica.
-SOPORTE DEL APARTARRAYOS:
sirve para soportar el peso y todo el apartarrayos ya que solo aperan cuándo hay sobre voltajes.
-TERMINAL DE CONEXIÓN A LA LÍNEA DE TRASMISIÓN:
Llega desde el inicio del apartarrayos, hasta el final, y su función es como ya lo expliqué en el primer punto.
-BRIDA:
Este tiene la función de asegurar la conexión de la puesta a tierra.
-CUBIERTA DE PORCELANA:
Esta es la parte exterior del apartarrayos su función es proteger la parte interna del apartarrayos.
-LAMINAS FIJADORAS:
Mantiene en una buena posición al apartarrayos a fin de evitar distintos problemas en su funcionamiento.
-VASTIDORES:
Es un componente electrónico el cual se encarga de reducir las corrientes cuando la tensión tiende a elevarse.
-SEPARADORES METÁLICOS:
Este elemento se encarga de reducir las pérdidas por cargas parasitas, a su vez mejora el paso de la corriente.
Hernandez Baez Carlos Adrian 6IM7
el apartar-rayos fue diseñado para proteger un equipo o una instalación contra sobre-tensiones, los cuales se componen de:
Eliminarterminales de conexión a la linea de transmisión en sus extremos.
una envoltura de protección.
un núcleo de zno , la cual elimina sobre-tensiones.
una cubierta de porcelana
separadores metálicos
bastidores
lopez morales cesar alberto 6im9
Excelente pregunta, ¿como está conformado el apartarrayos?, bien abordemos este tema.
EliminarLos apartarrayos como ya sabemos son dispositivos primarios eléctricos que su función principal es proteger a un equipo más sofisticado de sobretenciones de descarga atmosférica y descargas por mantenimiento.
Está conformado por:
Una terminal para conexiones a la linea de transmisión, regularmente se utilizan bridas.
Una envoltura de cerámica térmica que protege el interior del apartarrayo y ayuda a disipar el calor desprendido por el efecto Joule.
Un núcleo de Oxido de Zinc (ZnO), este material químico ayuda a eliminar las sobretenciones.
ALDECO VAZQUEZ JASON ISMAEL 6IM9
- TERMINALES DE CONEXIÓN A LA LINEA DE TRANSMICIÓN: encargada de como su nombre lo dice, distribuir energía eléctrica de un punto a otro.
Eliminar-ENVOLTURA: protege al núcleo de l ambiente, proporciona mayor transferencia de calor al entorno.
-SOPORTE DEL APARTARRAYOS: se encarga de sostener el dispositivo.
-NÚCLEO DE BASE DE ZnO: elimina sobretensiones
FONSECA PÉREZ ROCÍO 6IM9
-Un apartarrayos consta de:
EliminarBrida: Asegurar la conexión con la puesta a tierra
Cubierta de porcelana: Es la parte exterior del apartarrayos el cual tiene la función de cubrir las secciones internas, así como proteger y aislar las mismas
Varistores: Componente electrónico el cual tiene la función de reducir la corriente en caso de elevar la tensión.
Separadores metálicos: Elemento que se coloca entre los discos con la finalidad de reducir perdidas por cargas parásitas y mejorar la conducción de la corriente.
Laminas fijadoras: Se encarga de mantener el apartarrayos en una posición adecuada con respecto al cemento curado y el fondo de la base de cobre, considerando la puesta a tierra
-HERNÁNDEZ HERNÁNDEZ ANA MARÍA 6IM7
La estructura básica de un apartarrayos de óxido metálico está compuesta por una columna de discos de óxido de zinc, alojados en un tubo de fibra de vidrio, el cual está cubierto por una envoltura externa que puede ser de porcelana o polímero; los terminales de conexión del apartarrayos son el punto de contacto entre la columna de óxido metálico y la instalación eléctrica que se protege contra sobrevoltaje. Las tapas de encapsulado se encargan de mantener la hermeticidad de la estructura interna, evitando que los agentes contaminantes lleguen al interior del apartarrayos.
Eliminar— TENORIO BARRERA NOEMI, 6IM6.
Un apartarrayos consta principalmente de las siguientes partes:
EliminarBrida
Cubierta de Porcelana
Vastidores
Separadores Metálicos
Láminas Fijadoras
-6IM9
Un apartarrayos para una subestación eléctrica consta de las siguientes partes principales:
Eliminar1.Terminal de conexión a la linea de transmisión
2.Envoltura que protege al núcleo del ambient
3.Núcleo de ZnO que se encarga de eliminar las sobretensiones
4.Su soporte correspondiente
De acuerdo a su clasificación los encontramos de diferentes tipos, como son:
- Apartarrayos tipo autovalvular
- Apartarrayos de resistencia variable
Vicente Romero Carlos Rubén - 6IM9
Las partes del apartarrayo son:
Eliminar-Terminal para la conexión a la línea
-Cubierta o tapa de aluminio
-Resorte
-Discos de tirita
-Cubierta de porcelana
-Unidad serie de gaps
-Cemento cuadrado
-Fondo de base de aluminio
-Terminal para la conexión a tierra
-Base de cimentación
Salinas Guerra Ismael
6IM6
-terminal de conexion a la linea de transmicion: estas conexiones pueden ser tanto como de entrada como de salida del apartarrayos, ya que la entrada ira conectada al transformador y la salida la la linea de dirtribucion.
Eliminar-nucleo a base ZnO: esta es la parte esencial del apartarrayos porque esta es la encargada de eliminar las sobretensiones provocadas por los mismos rayos.
-envoltura: es la encargada de la protección del apartarrayos y el núcleo y esta evita que las sustancias del exterior no afecten al núcleo del apartarrayos.
-soporte sujeta en una cierta pocision al apartarrayos para que este pueda cumplir su funcion adecuadamente.
Benjamin Ordoñez Mendoza 6IM7
Un apartarayos
Eliminar1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadora
De resistencias variables
1.Terminal de conexion a la linea de transmision.
2. Envoltura que protege al nucleo, del ambiente.
3. Nucleo de ZnO
4. Soporte de apartarayos.
Samantha Hernández García 6im7
TERMINAL DE CONEXIÓN A LA LÍNEA DE TRANSMISIÓN: son sistemas de conductores metálicos, transfiere la energía eléctrica de un punto a otro.
EliminarNÚCLEO A BASE DE ZNO: su función principal es eliminar las sobretensiones.
SOPORTE DEL APARTARRAYOS: sirve para soportar el peso y todo el apartarrayos ya que solo operan cuándo hay sobre voltajes.
BRIDA: este tiene la función de asegurar la conexión de la puesta a tierra.
CUBIERTA DE PORCELANA: es la parte exterior del apartarrayos su función es proteger la parte interna del apartarrayos.
LAMINAS FIJADORAS: Mantiene en posicion adecuada al apartarrayos con el fin de evitar distintos problemas en su funcionamiento.
VASTIDORES: es un componente electrónico el cual se encarga de reducir las corrientes cuando la tensión tiende a elevarse.
SEPARADORES METÁLICOS: se encarga de reducir las pérdidas por cargas parasitas, a su vez mejora el paso de la corriente.
Vilchis Lopez Abigail 6IM7
En relación a la practica 8
ResponderEliminarExplica la clasificación de los aisladores en los sistemas eléctricos.
Explica los aisladores de porcela.
Explica los aisladores de cerámica.
Los aisladores son unos aislantes eléctricos con muy baja conductividad utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas. Se han utilizado distintos materiales para el diseño de los aisladores, tales como porcelana, materiales cerámicos o vidrio.
EliminarLos aisladores de porcelana tienen la aplicación de soportar y aislar. Es un aislador formado por una pieza de porcelana unida con una base metálica, formando un ensamble rígido con el cual se forma un conjunto desmontable. Asila a los conductores eléctricos en líneas de redes de distribución en zonas de alta incidencia de descargas.
Los aisladores de cerámica son hechos de un material cuya pasta no se encuentra de forma natural sino que se obtiene después de una complicada elaboración. Los aisladores de cerámica son generalmente frágiles o vidriosos. Casi siempre se fracturan ante esfuerzos de tensión y presentan poca elasticidad, dado que tienden a ser materiales porosos.
— TENORIO BARRERA NOEMI, 6IM6.
Aisladores
EliminarLos aisladores son los elementos encargados de sostener los conductores en las estructuras bajo condiciones de viento y contaminación ambiental; a la vez como su nombre lo indica aísla el conductor de las estructuras y evitan el “efecto corona”; los aisladores en su mayoría son fabricados en porcelana, ya que brinda gran resistencia a las condiciones ambientales por no ser un material poroso lo que limita la absorción de agua.
Existen diversos tipos de aisladores, entre los cuales se pueden destacar los siguientes tipos:
• aisladores de suspensión
• aisladores tipo tensor
• aisladores tipo pin
• aisladores tipo carrete.
Materiales aislantes
En las líneas de transmisión y distribución de energía eléctrica, el aislamiento eléctrico es realizado principalmente por dos elementos el aire y los aisladores los cuales son fabricados en diferentes materiales como porcelana, vidrio y resina epoxica.
Aisladores de porcelana
De porcelana se hacen aisladores eléctricos de los tipos más diversos: aisladores para líneas aéreas, de suspensión, para tensiones elevadas (de más de 35 kV), y rígidos o de espigas, para tensiones más bajas; aisladores para centrales, de apoyo, pasamuros (de entrada); aisladores para aparatos, que forman parte de la estructura de diversos tipos de estos, como transformadores, interruptores de aceite, desconectadores y descargadores; piezas de porcelana para instalaciones, como aisladores de carrete, piezas para portalámparas, interruptores, enchufes, cortacircuitos, aisladores de suspensión de antenas, telefónicos y telegráficos.
Aisladores de cerámica
Son aislantes eléctricos con muy baja conductividad utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas. Los sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores. Al ubicarse las líneas de transmisión al aire libre y cubrir, en muchos casos, cientos de kilómetros se hace necesario considerar diversos factores para un buen desempeño del aislamiento tales como el espaciamiento línea-estructura, línea-tierra o entre fases. Los aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores. Deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos. Deben aislar eléctricamente el conductor de la torre, soportando la tensión en condiciones normales y sobretensiones hasta los valores máximos previsibles. La tensión debe ser soportada tanto por el material aislante propiamente dicho, como por su superficie y el aire que rodea al aislador.
Vicente Romero Carlos Rubén - 6IM9
los aisladores son una parte fundamental en la distribución de la energía eléctrica, ya que el material que se utiliza para la creación de estos tiene una baja capacidad de conducir el flujo de electricidad, varias de sus funciones es separar los conductores eléctricos, y proteger al usuario del contacto con corriente.
Eliminarlos materiales mas utilizados para aisladores en torres eléctricas son los plásticos y la porcelana, ya que tienen mayor oposición al flujo eléctrico.
plásticos: tiene una resistencia muy elevada, pero si es expuesta por mucho tiempo a corrientes elevadas, suelen sufrir daños, por el carbono que lo compone.
porcelana:este material es dieléctrico,como suele ser la porcelana eléctrica, esteatica, fosterita, alumina. por sus características es muy utilizado para diferentes componentes de la industria.
depende su función, se llevara a cabo conjuntos o diferentes técnicas, ya sea que se pongan aisladores fijos, o en cadena, con el fin de cumplir ciertas necesidades.
lopez morales cesar alberto 6im9
MATERIALES DE LOS AISLADORES
EliminarHistóricamente se han utilizado distintos materiales, porcelana, vidrio, y actualmente materiales compuestos, y la evolución ha ocurrido en la búsqueda de mejores características y reducción de costos.
PORCELANA. Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión por lo que se han desarrollado especialmente diseños que tienden a solicitarlo de esa manera.
VIDRIO. Cristal templado que cumple la misma función de la porcelana, se trabaja por moldeado colándolo, debiendo ser en general de menos costo.
Se puede afirmar que en general la calidad de la porcelana puede ser más controlada que la del vidrio, esta situación es evidenciada por una menor dispersión de los resultados de los ensayos de rotura.
MATERIALES COMPUESTOS: Fibras de vidrio y resina en el núcleo, y distintas "gomas" en la parte externa, con formas adecuadas, han introducido en los años más recientes la tecnología del aislador compuesto.
Estas modernas soluciones con ciertas formas y usos ponen en evidencia sus ventajas sobre porcelana y vidrio.
Los aisladores deben soportar tensión de frecuencia industrial e impulso (de maniobra y/o atmosféricos), tanto en seco como bajo lluvia. Influyen en la tensión resistida la forma de los electrodos extremos del aislador.
Una característica importante es la radio-interferencia, ligada a la forma del aislador, a su terminación superficial, y a los electrodos (morsetería).
En las cadenas de aisladores, especialmente cuando el número de elementos es elevado la repartición de la tensión debe ser controlada con electrodos adecuados, o al menos cuidadosamente estudiada a fin de verificar que en el extremo crítico las necesidades que se presentan sean correctamente soportadas.
Referente a la práctica 8 los aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores; deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos así mismo deben aislar eléctricamente el conductor de la torre, soportando la tensión en condiciones normales y sobretensiones.
EliminarAisladores de porcelana: Es un buen aislante eléctrico ya que tiene un bajo factor de pérdidas, baja absorción de humedad y una gran resistencia al impacto; se utiliza principalmente en las líneas eléctricas de distribución, y proporciona un soporte rígido para el sistema de energía; constan de una sola pieza de cerámica o dos o más componentes de cerámica y los componentes están conectados permanentemente con cemento.
Aisladores de cerámica: presentan una elevada constante dieléctrica con un bajo factor de pérdidas, sin tener una composición química o microestructura especial, lo que la hace un material muy útil.
HERNÁNDEZ HERNÁNDEZ ANA MARÍA 6IM7
Los aisladores son dispositivos fundamentales dentro de una subestacion eléctrica o para cualquier otro instrumento, ya que evitan el paso de la corriente eléctrica esto quiere decir que estan fabricados por materiales dielectricos capaces de oponer una resistencia al paso de la corriente.
EliminarSu funcion en sujetar al conductor manteniendolo aislado a tierra y al contacto con otros conductores con el fin de evitar accidentes en caso de un roce. Por lo general el tipo de aislador se determina de acuerdo al area de trabajo o a las condiciones del ambiente ya que son factores que afectan al aislamiento y al propio conductor.
Existen diversos formas de aisladores los cuales estan ligados al tipo de material por el cual estan fabricados y se pueden clasificar en:
-Aisladores de Campana.
-Aisladores de Barra.
-Aisladores Rigidos.
Los aisladores estan compuestos por dintintos materiales entre los cuales estan vidrioy porcelana, actualmente se estan fabricando de materiales compuestos con el fin de obtener costos menores.
Los aisladores de porcelana estan fabricados por una pasta de arcilla, caolín, cuarzo u otros elementos mediante un proceso termico (horneado) se obtiene una cerámica de uso eléctrico.
Los aisladores de cristal templado cumplen la misma función que los aisladores de porcelana, se trabaja por moldeado y por lo general son de menor costo.
Los aisladores electricos son dispositivos con muy baja conductividad, protegen a los conductores para evitar corto circuito entre ellos.
Sánchez Hernández Víctor Grupo:6IM9
Practica 8 - Prueba de resistencia de aislamiento a Aisladores de porcelana.
EliminarLos aisladores sujetan al conductor, de esta manera estará aislado completamente de tierra o de algún otro conductor. Para colocar el aislante correcto debemos tener en cuenta la corriente que estará pasando por este, las condiciones del material y por lo tanto la forma que tendrá dicho aislante. Considerando todos estos datos podremos evitar algo llamado "crisis del solido aislante"
Existen diferentes materiales aislantes, pero actualmente solo son 2 los más conocidos y más ocupados, uno por su mayor aislamiento y otro por su menor costo:
- Porcelana: Esta echo por una pasta de arcilla (comúnmente) a la cual se le da forma, posteriormente es horneada y de esta forma obtenemos un aislador de CERÁMICA para usos eléctricos. Este es un material muy resistente y de alta fidelidad de aislamiento, por lo cual tiene diferentes formas, cumpliendo con las diferentes características que lo soliciten.
- Vidrio: Es un cristal templado, el cual cumple la misma función de la porcelana. El proceso de este aislador es de un menor costo por el proceso de fabricación el cual es más sencillo.
//En mi opinión creo que el material más resistente es la porcelana o cerámica. Ya que de este se puede controlar un poco más a diferencia del vidrio. Otra cosa que me di cuenta es que el vidrio por ser un material más económico de fabricar obvio su aislamiento no sera el mismo de uno que lleva más procesos...//
Hablando ahora sobre la forma; esta depende de mucho del material que se esta trabajando, ya que hay materiales más sencillos de moldear a otros:
* AISLADORES DE CAMPANA: Varios forman una cadena, se hacen de vidrio o porcelana con insertos metálicos que los articulan con un grado de libertad.
* AISLADORES DE BARRA: Los hay de porcelana, permiten realizar cadenas de menor cantidad de elementos, la porcelana trabaja a tracción y existen pocos fabricantes que ofrecen esta solución.
* AISLADORES RÍGIDOS: Estos son usados en tensiones bajas y medias tienen forma de campana, montados sobre un perno (pin type) y se realizan de porcelana o vidrio. A medida que la tensión crece, tamaño y esfuerzos también, y se transforman en aisladores de columna aptos para soportar esfuerzos de compresión y de flexión (post type) y pueden asumir la función de cruceta en líneas de diseño compacto.
//Entonces podemos deducir que la forma, tamaño y material dependerán mucho de las condiciones desde climáticas hasta las eléctricas que estemos manejando (baja, media o alta tensión). Debemos tomar en cuenta todos los aspectos benéficos de cada aislador para mantener nuestros conductores en un mejor estado.//
°° Martínez Palma Armando °° 6IM7 °°
Dentro de la distribución de energía eléctrica se encuentran diferentes dispositivos que ayudan a que esto ocurra uno de ellos son los aisladores este dispositivo tiene la finalidad de proteger, dar firmeza a los conductores y a su vez evitar cortos circuitos o otro tipo de problemas por roces entre ellos, estos dispositivos suelen ser de dos materiales en particular: cerámica y porcelana, esto se debe a que estos materiales tienen entre sus características la de tener una gran resistencia o oposición al paso de la corriente eléctrica, es decir son unos perfectos aisladores
EliminarExisten diversos formas de aisladores entre ellos están:
-Aisladores de Campana.
-Aisladores de Barra.
-Aisladores Rigidos.
Mendoza Villar Fernando Emanuel 6IM9
Los sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores.
EliminarLos aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores. Deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos. Deben aislar eléctricamente el conductor de la torre, soportando la tensión en condiciones normales y anormales, y sobretensiones hasta las máximas previstas (que los estudios de coordinación del aislamiento definen con cierta probabilidad de ocurrencia).
La tensión debe ser soportada tanto por el material aislante propiamente dicho, como por su superficie y el aire que rodea al aislador. La falla eléctrica del aire se llama contorneo, y el aislador se proyecta para que esta falla sea mucho más probable que la perforación del aislante sólido.
MATERIALES DE LOS AISLADORES
PORCELANA. Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión por lo que se han desarrollado especialmente diseños que tienden a solicitarlo de esa manera.
FORMA DE LOS AISLADORES
AISLADORES DE CAMPANA.
AISLADORES DE BARRA.
AISLADORES RIGIDOS.
CARACTERISTICAS MECANICAS.
Los aisladores de cadena deben soportar solo cierta tracción 7000, 16000 o más kg. Deben soportar cierta compresión, y/o cierta flexión.
Al estar sometidos a las inclemencias del tiempo una característica muy importante es la resistencia al choque térmico (que simula el pasar del pleno sol a la lluvia).
CARACTERISTICAS ELECTRICAS
Los aisladores deben soportar tensión de frecuencia industrial e impulso (de maniobra y/o atmosféricos), tanto en seco como bajo lluvia. Influyen en la tensión resistida la forma de los electrodos extremos del aislador.
Una característica importante es la radio-interferencia, ligada a la forma del aislador, a su terminación superficial, y a los electrodos (morsetería).
En las cadenas de aisladores, especialmente cuando el número de elementos es elevado la repartición de la tensión debe ser controlada con electrodos adecuados, o al menos cuidadosamente estudiada a fin de verificar que en el extremo crítico las necesidades que se presentan sean correctamente soportadas
HERNANDEZ BAEZ CARLOS ADRIAN 6IM7
Explica de los aisladores en los sistemas eléctricos:
EliminarSon los elementos encargados de sostener los conductores en las estructuras bajo condiciones de viento y contaminación ambiental, aísla el conductor de las estructuras y evitan el efecto corona.
Los aisladores en su mayoría son fabricados en porcelana, esto ya que esta materia nos brinda la cualidad de no ser porosa y tener un alto índice de resistencia ambiental.
Entre sus principales tipos podemos encontrar:
- De suspensión
- De tención
- Tipo pin
- Tipo carrete
Los de suspensión
Son llamados también de disco estos son los más empleados en redes de trasmisión de la energía eléctrica, y según la tensión que trasporte cada línea se tendrá una cadena ms larga de aisladores empezando con 110 kv se usaran de 6 a 7 aisladores, de 220 de 10 a 12 aisladores.
De tención
El aislador tipo tensor es utilizado para suspender los conductores en redes de transmisión aéreas en las que existe un ángulo de giro mayor a 30º
Tipo pin
Es empleado en redes eléctricas de distribución, existen aisladores de pin sencillos y dobles y es seleccionado según el nivel de tensión al cual va a trabajar.
Tipo carrete
En su estructura no lleva crucetas para sostener el conductor
Aisladores de porcelana:
La porcelana, al pasar por un proceso de horneado y enfriado se convierte en algo parecido al vidrio y se vuelve densa. Así mismo impermeable al agua y a los químicos, haciendo que sea un aislante exterior ideal para los sistemas de alto voltaje. Sin embargo, la porcelana, no es 100 por ciento perfecta y tiene algunos sus puntos negativos.
Aisladores de cerámica:
Poseen una muy baja conductividad son utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas. Los sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores. Al ubicarse las líneas de transmisión al aire libre y cubrir, en muchos casos con este material cerámico ya que debido a sus características asta ya hace unos años era rentable actualmente se desarrollaron mejores en base a aleaciones de siliconas.
DE LA ROSA GUTIERREZ ISRAEL 6IM9
Existen diversos tipos de aisladores, entre los cuales se pueden destacar los siguientes tipos:
Eliminar• aisladores de suspensión
• aisladores tipo tensor
• aisladores tipo pin
• aisladores tipo carrete.
PORCELANA. Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión por lo que se han desarrollado especialmente diseños que tienden a solicitarlo de esa manera.
VIDRIO. Cristal templado que cumple la misma función de la porcelana, se trabaja por moldeado colándolo, debiendo ser en general de menos costo
ALDECO VÁZQUEZ JASON ISMAEL
PRACTICA 8
EliminarCLASIFICACION DE AISLADORES EN LOS SISTEMAS ELECTRICOS:
-Los aisladores son los elementos encargados de sostener los conductores en las estructuras bajo condiciones de viento y contaminación ambiental; a la vez como su nombre lo indica aísla el conductor de las estructuras y evitan el efecto corona; los aisladores en su mayoría son fabricados en porcelana, ya que brinda gran resistencia a las condiciones ambientales por no ser un material poroso lo que limita la absorción de agua. Existen diversos tipos de aisladores, entre los cuales se pueden destacar los aisladores de suspensión, aisladores tipo tensor, aisladores tipo pin y aisladores tipo carrete.
AISLADORES DE PORCELANA:
-La porcelana es el material más utilizado en la fabricación de aisladores, esta conformado por arcilla, feldespato y cuarzo ó alúmina, la porcelana ofrece baja porosidad lo que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica.
AISLADORES DE CERAMICA:
-Son unos aislantes eléctricos con muy baja conductividad utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas.
Los sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores. Al ubicarse las líneas de transmisión al aire libre y cubrir, en muchos casos, cientos de kilómetros se hace necesario considerar diversos factores para un buen desempeño del aislamiento tales como el espaciamiento línea-estructura, línea-tierra o entre fases. Los aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores. Deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos. Deben aislar eléctricamente el conductor de la torre, soportando la tensión en condiciones normales y sobretensiones hasta los valores máximos previsibles.
Salinas Guerra Ismael
6IM6
Los aisladores son clasificados de diversas categorías una de ellas es el límite de aislamiento el cual es medidor de una forma de resistencia dada en ohms otra de ellas en altas y bajas tensiones
EliminarLos aislantes de porcelana están fabricados del mismo materias específico para una cantidad de corriente la cual permite aislar este es de una composición más sencilla químicamente al contrario de la cerámica que tiene que verse involucrada en distintos procesos químicos para su amplia elaboración
Samantha Hernández García 6im7
MATERIALES DE LOS AISLADORES
EliminarPORCELANA: Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión.
VIDRIO: Cristal templado que cumple la misma función de la porcelana, se trabaja por moldeado colándolo, es el de menor costo.
MATERIALES COMPUESTOS: Fibras de vidrio y resina en el núcleo, y distintas "gomas" en la parte externa, con formas adecuadas, han introducido en los años más recientes la tecnología del aislador compuesto.
Los aisladores deben soportar tensión de frecuencia industrial e impulso (de maniobra y/o atmosféricos), tanto en seco como bajo lluvia. Influyen en la tensión resistida la forma de los electrodos extremos del aislador.
Una característica importante es la radio-interferencia, ligada a la forma del aislador, a su terminación superficial, y a los electrodos (morsetería).
Vilchis Lopez Abigail 6IM7
Este comentario ha sido eliminado por el autor.
ResponderEliminarPara poder llevar a cabo el procedimiento de medición de un apartarayos es necesario contar con el equipo de seguridad, propia para la medición de este.
ResponderEliminarPara esto es necesario un aparato de medición el cual tiene el nombre de "megger" el cual nos ayudará con la medición de la resistencia de aislamiento del apartamento rayos.
El apartarrayos se conecta entre línea y tierra, consiste básicamente de elementos resistores en serie con gaps o explosores. Los elementos resistores ofrecen una resistencia no lineal, de manera tal que para voltajes a la frecuencia normal del sistema la resistencia es alta y para descargar corrientes la resistencia es baja
Para poder decir que el dispositivo (apartarayos) funciona este debe de tener un valor de medición mayor o igual a 1.2 y en ocasiones 1.5
MONTOYA FLORES VICTOR JAIR 6IM7
Como es un equipo muy importante en se le debe de aplicar un buen mantenimiento y una seria de pruebas
ResponderEliminarComo son: La prueba de resistencias del apartarayos y de ahi determinar su absorcion (pasa o no pasa la prueba) lo ideal es que sea de 1.2
Para realizar dicha prueba se debe:
1. Medir la continuidad de los conductores
2.Realizar las conexiones pertinentes(de la terminal de conexion ira a tierra y la otra terminal ira a line del megahometro).
Comenzar a tomar la prueba de absorcion, girando la manivela hasta 1 min, anotando las lecturas para posteriormente realizar los calculos).
3.Revisar que el voltaje sea mas alto que la resistencia para que la energia de la corroente pueda drenarse a tierra (en caso de una sobretension).
PARTES DEL APARTARAYOS:
En su forma general
1.Terminal de conexion a la linea de transmision.
2. Envoltura que protege al nucleo, del ambiente.
3. Nucleo de ZnO: elimina las sobretensiones.
4. Soporte de apartarayos.
Un apartarayos autovalvular
1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
CLASIFICACION:
Hay diferentes tipos de apartarayos se clasifican en...
a)Apartarrayos tipo autovalvular.- Se emplea en los sistemas que operan a grandes tensiones, ya que representa una gran seguridad de operación.
b)Apartarrayos de resistencia variable.- Se emplea en tensiones medianas y tiene mucha aceptación en el sistema de distribución.
c) Explosor o gap
-LOPEZ MARTINEZ ALEJANDRA 6IM7-
Hola Alejandra, comparto tu punto de vista acerca de este tópico, por lo tal aplaudo tan buen análisis que realizaste.
EliminarPara realizar la prueba de aislamiento se necesita la ayuda de n Megger, realizar la conexión del apartarrayos al Megger y seguir el mismo procedimiento que con el transformador en cuanto a la prueba de aislamiento.
ResponderEliminarSus partes principales son y se clasifican:
Brida: Orificio, Para Cunta con Solapa, Desionizante, Ciegas, Cuello Para Soldar y Roscadas.
Cubierta Porcelánico,
Separadores Metálicos,
Varistores: No lineales, Líneas Fijas y Variables.
Laminas Fijadoras.
Los Apartarrayos se clasifican en:
Punta Simple,
Puntas Electrónicas,
Desionizadores de carga electrostática,
Sistema de Cebada,
Ionizante.
Morales Ruiz Eduardo 6IM7.
:v
Me gusto tu comentario solo te falto hablar acerca del índice de absorción al hacer la prueba de aislamiento, recuerda que su índice de absorción debe ser igual o mayor a 1.2.
EliminarPara realizar la prueba de aislamiento primero de toman las medidas de seguridad, después medimos continuidad en las puntas caimán caimán, realiza el circuito con ayuda del diagrama disco y finalmente medir con ayuda del megger en intervalos de de 10 segundos.
EliminarLas partes que conforman un apartarrayos son y se clasifican en
Brida: Orificio, Para Cunta con Solapa, Desionizante, Ciegas, Cuello Para Soldar y Roscadas.
Cubierta Porcelánico,
Separadores Metálicos,
Varistores: No lineales, Líneas Fijas y Variables.
Laminas Fijadoras.
Los Apartarrayos se clasifican en:
Punta Simple,
Puntas Electrónicas,
Desionizadores de carga electrostática,
Sistema de Cebada,
Ionizante.
Castro Martínez Mauricio 6IM7
Muy buena conclusión solo falto mencionar el indice de absorción y que pasa si mayor o menor a 1.2
EliminarMau eres un chato.
EliminarComo es un equipo muy importante en se le debe de aplicar un buen mantenimiento y una seria de pruebas
ResponderEliminarComo son: La prueba de resistencias del apartarayos y de ahi determinar su índice absorcion (pasa o no pasa la prueba) lo ideal es que sea de 1.2, además de realizar el índice de polarización que es de mayor o igual a 1.5, estas pruebas se realizan con la ayuda de un megger y con el diagrama de conexión que se muestra arriba.
Para realizar dicha prueba se debe:
1. Medir la continuidad de los conductores
2.Realizar las conexiones pertinentes(de la terminal de conexion ira a tierra y la otra terminal ira a line del megahometro).
Comenzar a tomar la prueba de absorcion, girando la manivela hasta 1 min, anotando las lecturas para posteriormente realizar los calculos).
3.Revisar que el voltaje sea mas alto que la resistencia para que la energia de la corroente pueda drenarse a tierra (en caso de una sobretension).
PARTES DEL APARTARAYOS:
En su forma general
1.Terminal de conexion a la linea de transmision.
2. Envoltura que protege al nucleo, del ambiente.
3. Nucleo de ZnO: elimina las sobretensiones.
4. Soporte de apartarayos.
Un apartarayos autovalvular
1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
Woooo Muy buen comentario...!
EliminarPara realizar la prueba del estado físico y de absorción de un APARTARRAYOS es necesario tener en cuenta todas las medidas de seguridad antes de empezar la prueba,después de estas mediadas de seguridad es necesario tener un megger,se tiene que saber que para esto es necesario aterrizar a tierra la sección correspondiente de este en este caso la sección ((H)Puesta a tierra"Base o Carcasa").
ResponderEliminarDespués de esto se tiene que tomar en cuenta 2 características TIEMPO"T" y INTERVALOS"I".
"PARTES DE UN APARTARRAYOS"
1.TERMINAL DE CONEXIÓN A LÍNEA DE TRANSMISIÓN.
2.NUCLEO a base de ZnO (Cuya función es eliminar la sobretencion).
3.EMBOLTURA (Se encarga de proteger al núcleo del medio ambiente.
4.SOPORTE DE APARTARRAYOS.
5.TERMINAL DE CONEXIÓN A LA LÍNEA DE TRANSMISIÓN.
MATAMOROS RAZO CARLOS 6IM7
Partes del apartarayos
ResponderEliminar1)Terminal de conexion a la linea de transmision.
2) Envoltura que protege al nucleo, del ambiente.
3)Soporte de apartarayos.
Un apartarayos (autovalvular)
1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
MONTOYA FLORES VICTOR JAIR 6IM7
Solamente te falto en la configuración del apartarrayos mencionar el nucleo de ZnO, pero me gusto tu respuesta
EliminarY la prueba de aislamiento?
Eliminar:v
Como se mencionaba al inicio de la unidad el apartarrayos es un dispositivo que nos sirve para eliminar sobre-voltajes transitorios de las líneas de distribución eléctrica. Estos sobre-voltajes se producen por descargas atmosféricas sobre las líneas o por cambios repentinos en las condiciones del sistema, por eso es importante darles un mantenimiento adecuado para evitar cualquier falla en este.
ResponderEliminarPartes del apartarrayos:
● terminal de conexión a la línea de transmisión.
● Núcleo a base de ZnO que sirve para eliminar las sobretensiones.
● Envoltura que protege el núcleo del ambiente.
● Soporte del apartarrayos.
● Terminal de conexión a la línea de transmisión.
TIPOS DE APARTARRAYOS.
Se fabrican diferentes tipos de apartarayos, basados en el principio general de operación:
Apartarrayos tipo autovalvular: consiste de varias chapas de explosores conectados en serie por medio de resistencias variable cuya función es dar una operación más sensible y precisa.
Apartarrayos de resistencia variable (de óxido metálico): funda su principio de operación en el principio general, es decir, con dos explosores, y se conecta en serie a una resistencia variable,se emplea en tensiones medianas.
Explosor o gap:consiste de dos tiras o cintas separadas dentro de un contenedor de cerámica sellado que se puede llenar con nitrógeno. Normalmente se instala un contador de descargas entre la terminal de tierra del apartarrayos y la tierra de la instalación.
PÁEZ JAIMES DANIELA 6IM7
x2
EliminarAl ser un equipo de gran importancia para la subestación es necesario que se le aplique un buen mantenimiento y que siempre este en buenas condiciones.
ResponderEliminarPara realizar la prueba de índice de absorción es necesario contar con el equipo de protección adecuado, y con el equipo de medición adecuado, en éste caso el instrumento de medición adecuado es el megger.
-Paso para realizar correctamente la prueba de índice de absorción:
1. Determinar la continuidad en las puntas con las que se valla a trabajar.
2.Realizar las conexiones correctas del aparta rayos al megger (línea del aparta rayos a línea del megger, tierra del aparta rayos a tierra del megger y a tierra).
3. Girar la manivela para dar potencial al aparta rayos, y tomar las lecturas en intervalos de 10 segundos hasta llegar a un minuto.
4. Calcular el índice de absorción dividiendo la resistencia de un minuto entre la resistencia de 1/2 minuto, y si el resultado es mayor a 1.2 el aparta rayos se encuentra en condiciones favorables.
-Partes del aparta rayos:
1.Terminal de conexión a línea.
2. Terminal de conexión a tierra.
3. Núcleo de oxido metálico (ZnO).
4. Envoltura que protege al núcleo del ambiente.
5. Soporte del aparta rayos.
Partes del aparta rayos autovalvular.
1. Bridas.
2. Cubierta de porcelana.
3.Varistores.
4. Separadores metálicos.
5. Laminas fijadoras.
Galaviz Navarrete Edgar Iván 6IM7
Básicamente consiste en aplicar voltaje entre los electrodos y medir la corriente que circula por el circuito y estos son algunos de los pasos: comprobar la continuidad entre nuestras puntas, hacer las conexiones indicadas para comprobar la resistencia de los devanados en baja tención al igual que en alta tensión, conectar el megger, ir girando la manivela y apuntar los valores cada 10 segundos hasta llegar a 60, tabular nuestros valores y con ellos hacer el calculo para saber nuestro índice de absorción. recordar siempre portar nuestro equipo de seguridad.
ResponderEliminarRomero Medina Mario Arturo 6IM7
La constitución general de un apartarrayos esta dada por:
ResponderEliminarUna terminal de conexion a linea de transmisión en cada extremo.
Envoltura que protege al núcleo del ambiente, es decir protege al sistema de factores externos como la humedad, etc.
Soporte del apartarrayos usado básicamente para aterrizar a tierra y fijarlo.
Y un Núcleo de ZnO cuya función es eliminar las sobretensiones.
Mientras que los apartarrayos de Autoválvula constan de:
BRIDA (en cada extremo)
CUBIERTA DE PORCELANA
VARISTORES, como mencionamos anteriormente sirven aminorar las sobretensiones.
SEPARADORES METÁLICOS
y LAMINAS FIJADORAS.
RODRIGUEZ BOLAÑOS ALONDRA NICOL 6IM9
Hola Nikol, ¿a que se debe el uso de porcelanas y no de otros materiales en los apartarrayos?
EliminarALDECO VÁZQUEZ JASON ISMAEL 6IM9
Para realizar la prueba de aislamiento a un apartarayos se hace uso del megger este debbe de conectarse en la parte superior en la línea del megger y la parte inferior a la carcaza de este ya que es la tierra después de esto moriremos la resistencia teniendo un estándar de 5 segundos durante un minuto al terminar las mediciones de las resistencias se deberá calcular su índice de absorción este se calcula tomando la resistencia de medio segundo entre la de 1 minuto y tendrás el índice de absorción para saber si el equipo pasa teniendo un buen estado tiene que ser mayor a 1.2.
ResponderEliminarPara realizar la prueba de aislamiento a un apartarrayos es necesario:
ResponderEliminar1.- Conectar LINE al conductor descubierto.
2.- Conectar GROWND al aislamiento del conductor.
3.- Aterrizar la tierra física a alguna parte metálica.
4.- Realizar una tabulación de tiempo que tiene incrementos de 10 en 10 segundos hasta acomplejar un minuto con el fin de apuntar los parámetros de resistencia.
5.- Se hace girar la manivela del generador.
6.- Tomar nota de los valores mostrados en la carátula.
PARTES DEL APARTARRAYOS
1.- Núcleo de oxido de zinc.
2.- Recubrimiento cerámico.
3.- Terminal de conexión a línea.
4.- Terminal de conexión a tierra.
APARTARRAYOS VALVULAR
1.- Varistores.
2.- Bridas.
3.- Cubierta de porcelana.
4.- Laminas fijadoras.
5.- Separadores metálicos.
VERA ALVARADO BRANDON 6IM09
el instrumento para realizar la pruebas de resistencia en un apartar-rayos,es el megger la cual de sus bornes al apartarrayos se conecta:
ResponderEliminarel borne de linea del megger a la linea del apartar-rayos
el borne de tierra del megger a la base con la tierra física.
se tomara el tiempo de 10 segundos a un minuto, el resultado si es menor a 1.2 esta en normativa, de lo contrario estar fuera de los parámetros establecidos.
lopez morales cesar alberto 6im9
Prueba de resistenia de aislamiento al apartarrayos
ResponderEliminarPara esta prueba es necesario utilizar un megger. Se conecta una terminal en la parte superior del apartarrayos y la otra terminal se conecta en la base, se hace la prueba durante 1 minuto y la base tiene que estar aterrizada a tierra. Esto nos ayuda a calcular el índice de absorción el cual para poder pasar la prueba debe ser 1.2 o mayor
Para la prueba de corto circuito se energiza al transformador con la corriente nominal y asi obtener el voltaje de impedancia y las perdidas del cobre.
Partes del apartarayos
Terminal de conexión a la linea de transmisión: transfiere la energía eléctrica de un punto a otro, se usa para frecuencias altas.
Núcleo a base de ZnO: su función es eliminar las sobretensiones eso se refiere a el aumento por encima de los valores establecidos como máximos de una tensión eléctrica.
Soporte del apartarrayos: sirve para soportar el peso y todo el apartarrayos ya que solo aperan cuándo hay sobrevoltajes.
Terminal de conexión a la linea de trasmisión: Llega desde el inició del apartarrayos, hasta el final, su función es transferir la energía de un punto a otro.
Se clasifican en:
Apartarayos tipo autovalvular: consiste de varias chapas de explosores conectados en serie por medio de resistencias variable cuya función es dar una operación más sensible y precisa. Estos elementos están contenidos en porcelana y al conjunto, se le llena con un gas inerte como el nitrógeno. Se emplea en los sistemas que operan a grandes tensiones, ya que representa una gran seguridad de operación.
Apartarrayos de resistencia variable: Es aquel con dos explosores, se conecta en serie a una resistencia variable. Se emplea en tensiones medianas y tiene mucha aceptación en el sistema de distribución.
Villada Roque Jazmin Eneth 6IM7
Para poder realizar esta esta prueba se hace uso del equipo de medición megohmetro el cual, tiene como función la medida del aislamiento eléctrico en alta tensión, por ello se llevan a cabo las conexiones a la línea de transmisión del apartarayos, tierra del megger a la base del apartarayos y a tierra física, se realizan pruebas durante un minuto para así poder calcular el índice de absorción.
ResponderEliminarMartínez Hernández Luis Manuel
6IM9
Partes del apartarayos
ResponderEliminarTerminal de conexión a la linea de transmisión:
Su funcionamiento es transferir la energía eléctrica al circuito de un punto a otro para altas frecuencias.
Núcleo a base de ZnO:
Este elemento tiene como función eliminar las sobre cargas del circuito por valores encima de los establecidos
Soporte del apartarayos:
Es la base que sostiene al equipo para poder obtener su buen funcionamiento, colocado en un punto específico para que pueda operar a los voltajes establecidos
Terminal de conexión a la linea de transmisión:
Es la conexión que se hace en el apartarayos conforme al circuito y los conductores donde llega la alimentación eléctrica
Martínez Hernández Luis Manuel
6IM9
hola buenas noches!
ResponderEliminarlos aisladores son de apoyo y soporte para los conductores, y al mismo tiempo los mantienen aislados a tierra.
el material mas utilizado para los aisladores, es la porcelana, aunque también se emplea el vidrio.
aisladores fijos: se encuentran unidos al soporte por un herraje fijo
aisladores en cadena: elevan la tension colocando mas elementos y no se interrumpe el servicio por rotura.
Vilchis Ramirez Karen Estefania 6IM6
Para realizar la prueba de índice de absorción es necesario contar con el equipo de protección adecuado, y con el equipo de medición adecuado, en éste caso el instrumento de medición adecuado es el megger.
ResponderEliminar-Paso para realizar correctamente la prueba de índice de absorción:
1. Determinar la continuidad en las puntas con las que se valla a trabajar.
2.Realizar las conexiones correctas del aparta rayos al megger (línea del aparta rayos a línea del megger, tierra del aparta rayos a tierra del megger y a tierra).
Santan3. Girar la manivela para dar potencial al aparta rayos, y tomar las lecturas en intervalos de 10 segundos hasta llegar a un minuto.
4. Calcular el índice de absorción dividiendo la resistencia de un minuto entre la resistencia de 1/2 minuto, y si el resultado es mayor a 1.2 el aparta rayos se encuentra en condiciones favorables.
-Partes del aparta rayos:
1.Terminal de conexión a línea.
2. Terminal de conexión a tierra.
3. Núcleo de oxido metálico (ZnO).
4. Envoltura que protege al núcleo del ambiente.
5. Soporte del aparta rayos.
Partes del aparta rayos autovalvular.
1. Bridas.
2. Cubierta de porcelana.
3.Varistores.
4. Separadores metálicos.
5. Laminas fijadoras.
Santana Rivas Aneth Michelle 6IM7
Los dos tipos de apartarayos mantienen una cierta similitud desde un punto de vista constructivo y funcional, aunque se hace necesaria una descripción de sus componentes por separado.
ResponderEliminarLos apartarayos de carburo de silicio utilizan válvulas de resistencias no lineales de carburo de silicio en serie con una estructura de explosores, a través delos cuales se descargan las sobre tensiones y en los que se limita y se corta la corriente subsiguiente. Cuando el apartarrayos es alcanzado por una onda de sobretensión,el pararrayos no conduce corriente a tierra hasta que la tensión en los explosores es loficientementeelevada para ionizar elespacio de aire o dieléctricoexistente entre los electrodos de los explosores.
Para realizar la prueba de aislamiento a un apartarayos, principalmente se deben de tomar las medidas de seguridad necesarias, siguiendo el diagrama asignado se deben de seguir los siguientes pasos para realizar la conexión: se debe tomar la continuidad de los cables caimán-caimán, se debe de conectar la línea a la fase del apartarayos, conectar la tierra del megger a la del apartarayos, conectar la tierra física del megger a tierra, tomar las lecturas del megger cada 10 segundos, anotar los resultados durante 1 minuto y registrar los resultados obtenidos en una tabla.
ARIZMENDI SANCHEZ ANAKAREN 6IM6
creo que este tema es muy interesante y concuerdo con tigo acerca de tu sintesis de los apartaryos
EliminarPrueba al apartarayos:
ResponderEliminarPara realizar esta prueba al apartarayos , antes que nada debes contar con tu equipo de seguridad completo que es la bata y el casco , una vez puestos debes revisar que los cables Caiman-caiman puedan conducir una fuente y los mediremos con el multimetro , una vez confirmado que funcionan nos guiaremos con el diagrama que se encuentra en la practica ,utilizanndo el megger conectaremos tierra a una de las terminales del apartarayos y otro a la parte de metal inferior de la mesa que es lo mas cercano que se encuentra y la linea a la otra terminal , para así proceder a tomar las lecturas a un minuto para determinar el indice de absorción
FRANCISCO RIVERA REBECA 6IM6
Estoy de acuerdo, es muy importante el punto que compartes de tener las medidas de seguridad ya que la mayoría casi no lo toman en cuenta
EliminarPartes del apartarayos:
ResponderEliminarlas partes de un apartarayos son las siguientes:
BRIDA
CUBIERTA DE PORCELANA
VARISTONES
SEPARADORES METALICOS
LAMINAS FIJADORAS
BRIDA
Francisco rivera rebeca 6im6
Para realizar la pureba de resistencia de aislamiento en un apartarrayos nesecitamos:
ResponderEliminar1.-tomarlas medidas de seguridad
2.- realizar las conexiones del apartarrayos al megger
3.- girar la manivela al megger
4.- tomar las medidas de resistencia obtenidas por el megger cada 10 seg
5.- Realizar el calculo correspondiente para el % de absorcion
Partes de un transformador
son:
La brida
los vastidores
los separadores metalicos
Laminas fijadoras
Y la cubierta de porcelana
Covarrubias Ayala Josue Martin 6IM9
INDICE DE ABSORCION
ResponderEliminarEs una variante del índice de polarización que calcula la relación entre las resistencias de aislamiento a 1 minuto y 30 s, después de iniciado el ensayo.
PRUEBA DE INDICE DE ABSORCIÓN
ResponderEliminar1. OBJETIVO.
Verificar con mayor precisión y exactitud que los aislamientos del transformador bajo prueba cumplen con la resistencia mínima bajo la operación a la que serán sometidos, así como de comprobar su deterioro gradual.
2. INSTRUMENTOS DE MEDICIÓN.
Los instrumentos de medición que se emplearán en esta prueba dependen del grado de exactitud de la lectura del índice de absorción que se quiera conocer.
3. NORMAS DE REFERENCIA.
Las presentes especificaciones están referidas a lo estipulado en las normas: Ø IEEE C57.12.90-1993 ÒIEEE Standard test code for liquid-inmersed distribución, power, and regulating transformers and IEEE guide for short-circuit testing of distribution and power transformersÓ. Ø IEEE 43-1974
4. METODO DE PRUEBA.
El método de prueba del índice de polarización de un transformador es el de medición directa con el instrumento de medición (Megger) y cálculos con lecturas obtenidas.
5. PROCEDIMIENTO.
Con la finalidad de incrementar la exactitud del estado de prueba de los aislamientos de un transformador, y en el caso de que no sea suficiente con la prueba de resistencia de aislamiento y del índice de polarización, se recomienda la prueba de índice de absorción. Después de que la prueba haya sido completada se deberán aterrizar por un periodo de tiempo suficiente para liberar cualquier carga que haya quedado atrapada.
La relación de índice de polarización es la división de las lecturas de las resistencias de aislamiento obtenidas en 60 y 30 segundos según se ve a continuación:
RAD = Resistencia de aislamiento a 1 min. / Resistencia de aislamiento a 30 seg.
6. CRITERIOS DE APROBACIÓN.
En general una relación de índice de polarización de 1.25 a 2 o mejor es considerada como buena, pero una relación por debajo de este valor indica que el equipo probablemente requiera de inspección mas detallada o en su caso reparación.
7. REPORTE DE PRESENTACIÓN DE RESULTADOS.
El reporte de prueba índice de polarización contiene los datos necesarios para la captura de los eventos que se detecto en el equipo probado.
ARIZMENDI SANCHEZ ANAKAREN 6IM6
estoy de acuerdo compañera
EliminarLos apartarrayos son dispositivos de protección contra sobrevoltaje en los sistemas de potencia.
ResponderEliminarLas pruebas predictivas a apartarrayos son las pruebas fuera de línea y las pruebas en línea. Las primeras requieren la desenergización del apartarrayos de la red, mientras las segundas se realizan con el apartarrayos conectado a la red energizada.
Las pruebas a apartarrayos es la obtención de magnitudes de los parámetros eléctricos medidos, la resistencia de aislamiento, factor de potencia de aislamiento, pérdidas de potencia y corriente resistiva de fuga.
Luego de obtenidas las magnitudes indicadas, el siguiente paso para conocer el estado del apartarrayos es la interpretación de resultados de las mediciones.
Estos resultados pueden indicar si es apartarrayos se encuentra en mal estado o sus discos cortocircuitados, bajos valores de resistencia de aislamiento o altos valores de corriente resistiva de fuga, debido a la fatiga que causan los esfuerzos eléctricos de los sobrevoltajes; además, la interpretación de resultados puede llevar a la detección de fallas en el montaje interno del apartarrayos.
VIDAL MORA ANA PAOLA 6IM6
PARTES DEL APARTARAYOS:
ResponderEliminarDe forma general todos los aparta rayos cuentan con, Terminal de conexión a la línea de transmisión, Envoltura que protege al núcleo, del ambiente, Núcleo de ZnO, Soporte de aparta rayos.
Un apartarayos autovalvular
1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
Esas son básicamente las partes principales que constituyen a un aparta rayos.
Ahora su forma de realizar la prueba de aislamiento es de la siguiente manera
Pues básicamente consiste en
1. Conectar las terminales del megger a los puntos de la siguiente manera la terminal positiva a la parte superior
2. La terminal negativa conectarla a la base del apatarayos
3. Aterrizar a tierra el apartarayos
4. Dale una corriente con el megger
5. Tomar las mediciones en escala de 0 a 60 seg
6. Calclar el índice de polarización
7. Tomar acciones según el índice
De la Rosa Gutierrez Israel 6IM9
Pasos para realizar prueba al apartarayos:
ResponderEliminar1-. Se coloca el equipo de protección adecuado. (Casco y bata)
2-. Colocar todo el material necesario para realizar la prueba. (megger y puntas caimán-caimán)
3-. Se conecta la linea del apartarayos al borne (linea) del megger.
4-. Posteriormente se conecta la tierra del apartarayos con el borne tierra del megger.
5-. Se procede a girar la manivela de nuestro megger y obtener los parámetros de resistencia.
6-. Se toman valores cada 10 segundos durante 1 minuto.
7-. Para obtener el indice de absorción se divide el valor de 1 minuto entre el valor de medio minuto.
8-. Se determina si el apartarayos pasa la prueba de aislamiento.
-Rios Galicia Jose Donaldo- 6IM9
Este comentario ha sido eliminado por el autor.
ResponderEliminarEl instrumento para realizar la pruebas de resistencia de aislamiento en un apartarayos,es el Megger la cual para realizar dicha ´prueba se conecta:
ResponderEliminarEl borne de línea del Megger a la línea del apartarayos.
El borne de tierra del Megger a la base con la tierra física.
Se tomara el tiempo en intervalos de 10 segundos durante 1 minuto, si el resultado es menor a 1.2, está en normativa, de lo contrario estar fuera de los parámetros establecidos.
PARTES DEL APARTARAYOS
1.- Núcleo de oxido de zinc.
2.- Recubrimiento cerámico.
3.- Terminal de conexión a línea.
4.- Terminal de conexión a tierra.
APARTARAYOS VALVULAR
1.- Varistores.
2.- Bridas.
3.- Cubierta de porcelana.
4.- Laminas fijadoras.
5.- Separadores metálicos.
Las partes principales de un apartarrayos son:
ResponderEliminar-Brida
-Cubierta de Porcelana
-Separadores Metálicos
-Láminas Fijadoras
Y los pasos a seguir para realizar la prueba de resistencia de aislamiento son los siguientes:
1.- Identificar el instrumento de medición adecuado para llevar a cabo la prueba, para esta y demás pruebas de resistencia de aislamiento utilizaremos el ya conocido "megger"
2.- Conectar el megger, donde la sección B del megger se aterriza en la terminal "ground" del megger, la sección A la conectamos a la terminal "line" del megger.
3.- Comenzar a aplicar un determinado nivel de tensión al apartarrayos por medio del megger durante un minuto, en el cual se tomarán intervalos de diez segundos donde se conocerán las lecturas que arroje el megger.
4.- Al termino de dicha prueba se calcula el indice absorción y de polarización que presenta el apartarrayos para poder determinar si este se encuentra en buenas condiciones y si pasa la prueba o no
-Sánchez Vega Leylani Claudia- 6IM9
El aislador de vidrio sirve para mantener el conductor fijo a la ves que aisla y evita que los campos magnéticos generados por el paso de la corriente a través de los conductores de dispersen.
ResponderEliminarExisten distintos tipos de aisladored, entre ellos podemos encontrar cerámicos o de vidrios temolado, pero siempre hechos de materias corrosivos y de baja reluctancia.
Existen dos tipos de aislamientos de porcelana y de vidrio, estos son utilizados para evitar que los cables de transmisión hagan contacto con las torres de transmison, los aisladores deben presrntar una resistencia ohmica muy grande para aguantar los niveles de tensión que se transmiten, la prueba de resistencia es muy importante porque se puede detectar si el aislante tiene la resistencia suficiente para soportar o para detectar si hay fisuras en él.
ResponderEliminarGONZALEZ NAVAL ANTHONY DAMIAN 6IM6 ;)
Este comentario ha sido eliminado por el autor.
ResponderEliminarLa prueba de resistencia de aislamiento es muy importante ya que con ella podemos determinar el estado del aislamiento que recubre los conductores, además de poder prevenir o corregir falla en los equipos eléctricos.Para realizar la prueba de aislamiento es necesario contar con un Megger o mejor llamado MEGAÓHMETRO, el cual aplica una tensión de 500 volts entre el aislante del conductor y el conductor descubierto, de tal forma el megger cuenta con un MEGAÓHMETRO interno que mide la resistencia del aislante.
ResponderEliminarVERA ALVARADO BRANDON 6IM09
Los aisladores son un equipo de protección y soporte para las linea de tensión, de igual manera que los mantienen aislados a tierra, ya que estos equipos están hechos de porcelana, vidrio templado o materiales sintéticos, tiene forma acampanada y soportan las una alta resistencia eléctrica, teniendo un grosor de material adecuado, evitando daños a este equipo o las linea de tensión, existen dos tipos de aisladores fijos y en cadena.
ResponderEliminarMartinez Hernandez Luis Manuel
6IM9
El aislador de porcelana es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitar algún daño, estos son resistentes al paso de la corriente aislando al circuito a tierra
ResponderEliminarEl aislador de cerámica es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitando que el campo magnético generado por los conductores se dispersen.
Martinez Hernandez Luis Manuel
6IM9
Función de los aisladores en los sistemas eléctricos: Los aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores. Deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos. Deben aislar eléctricamente el conductor de la torre, soportando la tensión en condiciones normales y anormales, y sobre tensiones hasta las máximas.La tensión debe ser soportada tanto por el material aislante propiamente dicho, como por su superficie y el aire que rodea al aislador.
ResponderEliminarAISLADORES DE PORCELANA: La porcelana es el material más utilizado en la fabricación de aisladores, esta conformado por arcilla y cuarzo, la porcelana ofrece baja porosidad lo que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica
AISLADORES DE CERÁMICA: Resultan similares a los de porcelana, es un material aislante.
°FRANCISCO CORTEZ PAOLA; 6IM9
Existen dos tipos de aisladores para la subestación eléctrica, los aisladores de porcelana y los aisladores de cerámica.
ResponderEliminarLos aisladores de porcelana sirven para aislar la corriente estática acumulada del circuito y esta no se drene a tierra.
Los aisladores de cerámica son unos aislantes eléctricos con muy baja conductividad utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas.
La función general de un aislante es mantener aislados los conductores así como sujetarlos, también son diseñados para soportar tensiones normales y sobretensiones.
Garcia Peña Sean Axl 6IM7
Tipos de Aisladores:
ResponderEliminarDe porcelana se hacen aisladores eléctricos de los tipos mas diversos: aisladores para líneas aéreas, de suspensión, para tensiones elevadas (de más de 35 kV), y rígidos o de espigas, para tensiones más bajas; aisladores para centrales, de apoyo, pasamuros (de entrada); aisladores para aparatos, que forman parte de la estructura de diversos tipos de estos, como transformadores, interruptores de aceite, desconectadotes y descargadores; piezas de porcelana para instalaciones, como aisladores de carrete, piezas para portalámparas, interruptores, enchufes, cortacircuitos, aisladores de suspensión de antenas, telefónicos y telegráficos. La forma y las dimensiones de los aisladores de porcelana son muy variadas. Pero en virtud de que en las capas gruesas no es uniforme el recocido y la resistencia mecánica y la rigidez dieléctrica son peores cuando el espesor es muy grande, se recomienda evitar las piezas de porcelana gruesas y macizas. En caso de necesidad los aisladores de porcelana pueden hacerse de piezas más delgadas que después se unen entre sí con el barniz y se cuecen; el vidriado suelda fuertemente las superficies que deben unirse. Las piezas de porcelana pueden unirse entre sí y con piezas metálicas (armadura de los aisladores) empleando cemento Pórtland, macilla de glicerina y litargirio, plomo u otro cualquier metal fusible. Si se usa plomo hay que calentar previamente las piezas que se unen, para evitar que la porcelana se agriete. Las transiciones bruscas de un espesor grande a otro deben soslayarse en la porcelana, de lo contrario en estos puntos, a causa de la irregularidad de los esfuerzos termoinducidos, pueden producirse grietas fácilmente. Todas las aristas de los aisladores deben redondearse. Al diseñar los aisladores de porcelanas hay que tener muy en cuenta que, como se dijo antes, su resistencia a al comprensión es mucho mayor que a la tracción o a la flexión. Por esto en los aisladores que sufren esfuerzos mecánicos considerables se procura que la porcelana sólo soporte cargas compresoras.
Castañeda Zavala Andrea 6IM7
Los aisladores en las lineas de transmisión de alta tensión sirven fundamentalmente para sujetar los conductores.
ResponderEliminarLos aisladores se pueden clasificar según e material elegido para su manufactura: aisladores de vidrio, porcelana o de platico. Los aisladores dentro de las líneas de transmisión realizan dos funciones básicas:
-Función eléctrica: Aislar el conductor de la tierra
-Función mecánica: Soportar al conductor
Los aisladores se pueden clasificar en:
Aislador de suspensión
Aislador tipo pin
Aislador tipo tensor
Aislador tipo carrete
Aisladores de porcelana:La porcelana es el material más utilizado en la fabricación de aisladores, la porcelana ofrece baja porosidad o que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica.
Un aislador es un elemento intermedio entre el conductor de una línea bajo tensión (viva) y el
ResponderEliminarapoyo.
Dicho elemento debe tener buenas propiedades dieléctricas con la finalidad de aislar
totalmente los conductores bajo tensión de los apoyos que soporta la líneas de transmisión,
o bien para aislar el equipo eléctrico que se instala en subestaciones eléctricas.
Hay de varios materiales como:
Porcelana
Ceramica
Esteatita
Vidrio
Poliméricos
Los aisladores de porcelana esta constituida, esencialmente, con caolín y cuarzo de primera
calidad. Para su empleo en aisladores debe de ser de estructura homogénea. Los aisladores
se cuecen a 1.400o C y después se recubren de una capa de esmalte de silicato, recociéndose
posteriormente para obtener un vidriado en caliente que los hace impermeables al agua y,
además, los hace resbaladizos, dificultando de esta forma la adherencia de la humedad y el
polvo.
Los aisladores de ceramica se utiliza, sobre todo, cuando los aisladores han de soportar grandes
esfuerzos mecánicos, ya que su resistencia mecánicas, aproximadamente, el doble que la de
la porcelana y sus propiedades aislantes son también mejores que las de este último
material.
Moreno Velasco Moises 6IM7
Los aisladores son un equipo de protección y soporte para las linea de tensión, de igual manera que los mantienen aislados a tierra, ya que estos equipos están hechos de porcelana, vidrio templado o materiales sintéticos, tiene forma acampanada y soportan las una alta resistencia eléctrica, teniendo un grosor de material adecuado, evitando daños a este equipo o las linea de tensión, existen dos tipos de aisladores fijos y en cadena.
ResponderEliminarAISLADORES DE PORCELANA: La porcelana es el material más utilizado en la fabricación de aisladores, esta conformado por arcilla y cuarzo, la porcelana ofrece baja porosidad lo que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica
AISLADORES DE CERÁMICA: Resultan similares a los de porcelana, es un material aislante.
Villada Roque Jazmin Eneth 6IM7
Piénsale un poquito más.
EliminarLos sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores. Al ubicarse las líneas de transmisión al aire libre y cubrir, en muchos casos, cientos de kilómetros se hace necesario considerar diversos factores para un buen desempeño del aislamiento. Estos factores deben tomar en cuenta los espaciamientos mínimos línea-estructura, línea-tierra y entre fases, el grado de contaminación del entorno, la cantidad de elementos aisladores a considerar y la correcta selección de estos.
ResponderEliminarEl aislador de porcelana es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitar algún daño, estos son resistentes al paso de la corriente aislando al circuito a tierra
El aislador de cerámica es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitando que el campo magnético generado por los conductores se dispersen.
Santana Rivas Aneth Michelle 6IM7
Las propiedades eléctricas y el comportamiento de los aisladores no cerámicos dependen principalmente de sus propiedades superficiales (como la hidrofobicidad) y de los cambios de estas propiedades debidos a la exposición a la intemperie (envejecimiento).
ResponderEliminarAsimismo, dicho comportamiento depende también de un diseño adecuado al reducir el número de interfaces donde se pueden presentar arqueos y donde puede ocurrir una degradación acelerada del material.
El proceso de selección de un aislador no cerámico para una aplicación particular debe incluir un análisis de los materiales disponibles, de la experiencia operativa, del dimensionamiento de su longitud y distancia de fuga, de los resultados de pruebas de envejecimiento acelerado y de las condiciones bajo las cuales va a operar.
Los aisladores no cerámicos están sujetos a diferentes condiciones ambientales y de contaminación, por lo que el material de los faldones y de la cubierta debe ser capaz de soportar los efectos de las descargas superficiales (erosión o tracking) y diversos mecanismos de falla que pueden presentarse en campo.
Mecanismos de degradación asociados con la exposición a la intemperie
Los aisladores no cerámicos pueden envejecerse y presentar cambios debido a los múltiples esfuerzos encontrados en servicio, ya que tienen uniones más débiles que los materiales cerámicos.
El envejecimiento y la vida esperada de los aisladores no cerámicos dependen de varios factores, muchos de los cuales están asociados con la exposición a la intemperie, mientras que otros están relacionados con las condiciones de operación. Aunque el exponerse a los elementos naturales ha demostrado que envejece los materiales, existe una gran experiencia que sugiere que la vida del aislador está más relacionada con diseños de pobre desempeño y un mal control de calidad durante el proceso de fabricación.
El envejecimiento se refiere al proceso que causa la falla del aislador para poder cumplir con su función. Dependiendo de los materiales utilizados en los aisladores, de su diseño y de las condiciones ambientales, se pueden generar diferentes mecanismos de degradación que pueden provocar la falla del aislador.
AISLADORES DE PORCELANA
Los aisladores cumplen la función de sujetar mecánicamente el conductor manteniéndolo aislado de tierra y de otros conductores. Deben soportar la carga mecánica que el conductor transmite a la torre a través de ellos.Deben aislar eléctrica mente el conductor de la torre, soportando la tensión en condiciones normales yanormales, y sobretensiones hasta lasmáximas previstas (que los estudios decoordinación del aislamiento definen con cierta probabilidad de ocurrencia).La tensión debe ser soportada tanto por el material aislante propiamente dicho,como por su superficie y el aire que rodea al aislador. La falla eléctrica del aire se llama contorneo, y el aislador se proyecta para que esta falla sea mucho mas probable que la perforación del aislante sólido.Surge la importancia del diseño, de la geometría para que en particular no se presenten en el cuerpo del aislador campos intensos que inicien una crisis del sólido aislante. Históricamente se han utilizado distintos materiales, porcelana, vidrio, y actualmente materiales compuestos, y la evolución ha ocurrido en la búsqueda de mejores características y reducción de costos.La porcelana es una pasta de arcilla,caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. El materiales particularmente resistente compresión por lo que se han desarrollado especialmente diseños que tienden a solicitarlo de esa manera.
ARIZMENDI SANCHEZ ANAKAREN 6IM6
Eliminarprueba a apartarayos
ResponderEliminarEl procedimiento para realizar la prueba de aislamiento al apartarrayos consiste en primeramente tomar medidas de seguridad portando bata y casco recordando el código de ética del alumno; al portar nuestro equipo de seguridad veremos el estado físico de nustros cables Caimán-Caimán para proceder a comprobar con nuestro multimetro que exista continuidad en ellos, al comprobar que exista continuidad en ellos haremos la conexión indicada en la Práctica 7; que enunciandola diría "Conectar la base del apartarrayos a Tierra del Megger y el borne del apartarrayos a la línea del Megger y posteriormente conectar a Tierra la base del apartarayos". Al tener nuestra conexión realizaremos la tabulación de nuestras lecturas que tomaremos cada 10 segundos hasta llegar al minuto el hacer que el Megger marque las resistencias al realizar trabajo con la manivela del Megger; teniendo nustras lecturas dividiremos la resistencia que nos dio en 1 minuto sobre la resistencia que nos dio en 30 segundos el resultado que obtengamos definirá si el apartarrayos pasa o no pasa la prueba ya que por nomatividad el índice de absorción debe ser menor a 1.2
Pereyra Huerta Luis Gonzalo 6IM6
partes de un apartarayo
ResponderEliminarUn apartarayos autovalvular
1. Brida
2. Varistores
3. Separadores metalicos
4. Cubierta de porcelana
5. Laminas fijadoras
Este apartarrayos sirve para dar una operación mas sensible y precisa. Se operan en sistemas de alta tensión.
De resistencias variables
1.Terminal de conexion a la linea de transmision.
2. Envoltura que protege al nucleo, del ambiente.
3. Nucleo de ZnO
4. Soporte de apartarayos.
Esta diseñado para prteger a los equipos que son de mayor costo o que sean muy delicado por la causa de descargas atmosféricas
aisladores de porcelana y ceramica
PORCELANA. Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión por lo que se han desarrollado especialmente diseños que tienden a solicitarlo de esa manera.
VIDRIO. Cristal templado que cumple la misma función de la porcelana, se trabaja por moldeado colándolo, debiendo ser en general de menos costo.
Se puede afirmar que en general la calidad de la porcelana puede ser más controlada que la del vidrio, esta situación es evidenciada por una menor dispersión de los resultados de los ensayos de rotura.
MATERIALES COMPUESTOS: Fibras de vidrio y resina en el núcleo, y distintas "gomas" en la parte externa, con formas adecuadas, han introducido en los años más recientes la tecnología del aislador compuesto.
Pereyra Huerta Luis Gonzalo 6IM6
se hacen aisladores eléctricos de los tipos mas diversos: aisladores para líneas aéreas, de suspensión, para tensiones elevadas (de más de 35 kV), y rígidos o de espigas, para tensiones más bajas; aisladores para centrales, de apoyo, pasamuros (de entrada); aisladores para aparatos,
ResponderEliminarAisladores de porcelana:Los aisladores de porcelana sirven para aislar la corriente estatica acumulada del circuito.
Aisladores de cerámica :la producción de cerámica de alta tensión resultando así los aisladores para la ingeniería eléctrica.
Francisco Rivera Rebeca
6IM6
Los aisladores de porcelana son para que la electricidad que pasa atraves de los cables no haga un salto y de esta manera se aterrice al suelo de esta manera se fugue electricidad y se disipe grandes cantidades de energía y así realizar una resistencia para frenar y controlar dicha cantidad de energía.
ResponderEliminarExisten también aisladores de tipo alfiler formado por uno o varios faldones que se montan rígidamente en un vástago roscado.
Los aisladores tipo poste-linea formado por una pieza de porcelana unida con una base metálica, formando un ensamble rígido y su función es aislar conductores en lineas aéreas de redes de distribución en zonas de alta incidencia de descargas atmosféricas.
El aislador poste-linea tipo contaminación, su función es aislar conductores eléctricos en lineas aéreas de redes de distribución en zonas altas de contaminación.
Los aisladores tipo columna de forma cilíndrica con faldones y con herrajes que permiten su instalación rígida y se usan como componentes de cuchillas desconectoras y como soporte de buses y equipo de subestación.
El aislador tipo carrete con una o varias ranuras circunferenciales externas y perforado axialmente para su montaje, estos soportan y aíslan las lineas de baja tensión, montados sobre bastidores.
Los aisladores de vidrio tipo suspensión soportan mecánicamente y aíslan electricamente los conductores de las lineas de transmisión y distribución.
-Rios Galicia Jose Donaldo- 6IM9
EL APARTARRAYOS
ResponderEliminarLas sobretensiones que se presentan en las instalaciones de una subestación eléctrica pueden ser de dos tipos:
- Sobretensiones de tipo atmosférico.
- Sobretensiones por fallas en el sistema.
Para proteger dicha instalación contra la sobretensión necesitamos el uso de los apartarrayos, los cuales se encuentra conectado permanentemente en el sistema y operan cuando se presenta una sobretensión de determinada magnitud, descargando la corriente a tierra.
El apartarrayos se conecta entre línea y tierra, consiste básicamente de elementos resistores en serie con gaps o explosores. Los elementos resistores ofrecen una resistencia no lineal, de manera tal que para voltajes a la frecuencia normal del sistema la resistencia es alta y para descargar corrientes la resistencia es baja.
ALBA HERNANDEZ DANEY G.
Existen varios tipos de aisladores, entre los cuales están los aisladores de suspensión, aisladores tipo tensor, aisladores tipo pin y aisladores tipo carrete.
ResponderEliminarAislador de Suspensión:
Este tipo de aislador o llamado también tipo disco es el mas empleado en redes de transmisión de energía eléctrica, se utilizan cadenas de aisladores para suspende el conductor, el número de elementos aisladores que debe tener la cadena se determina por la tensión de servicio en la línea de transporte de energía. Así, en las líneas a 110 kV, las cadenas suelen tener 6 ó 7 elementos aisladores y en las líneas a 220 kV, 10 a 12.
Existen aisladores de suspensión de 6”y 10” los cuales soportan un esfuerzo mecánico de 10.000 y 15.000 libras.
Figura 3.2.1. Aislador de Suspensión
Aislador tipo Tensor:
El aislador tipo tensor es utilizado para suspender los conductores en redes de transmisión aéreas en las que existe un ángulo de giro mayor a 30º o en los extremos de la línea, razón por la cual deben soportar esfuerzos mecánicos elevados, existen aisladores tipo tensor de 3 1/2”, 4 1/4”, 5 1/2”, 6 3/4”.
Figura 3.2.2. Aislador tipo Tensor
Aislador tipo Pin:
El aislador tipo pin es empleado en redes eléctricas de distribución, en estructuras en las cuales van crucetas, este, es empleado para sostener el conductor.
Figura 3.2.3. Aislador tipo Pin
Existen aisladores de pin sencillos y dobles y es seleccionado según el nivel de tensión al cual va a trabajar, para 7.2 kV, 13.2kV, 15 kV se emplea pin sencillo y para 23 kV y 34.5 kV se emplea pin doble.
Aislador tipo Carrete:
El aislador tipo carrete se emplea en redes aéreas de distribución de energía eléctrica, en las estructuras que no llevan crucetas para sostener el conductor, el aislador es ubicado en perchas, estas pueden ser de uno, dos, tres, cuatro y cinco puestos según la cantidad de líneas.
Aislador de porcelana tipo carrete-Baja tensión: Soportan las líneas de baja tensión , montados sobre bastidores.
Aislador de porcelana tipo alfiler alta-tensión: Aisla conductores eléctricos en líneas aéreas de redes de distribución.
Aislador de porcelana tipo Line-Post para alta-tensión: Aísla conductores eléctricos en líneas aéreas de redes de distribución en zonas de alta incidencia de descargas atmosféricas.
Etc...
Aisladores cerámicos: son unos aislantes eléctricos con muy baja conductividad utilizados para separar conductores eléctricos y así evitar posibles cortocircuitos o descargas.
Jocelyn Marin Bonilla :)
Grupo 6|M6
Los aisladores son un equipo de protección y soporte para las linea de tensión, de igual manera que los mantienen aislados a tierra, ya que estos equipos están hechos de porcelana, vidrio templado o materiales sintéticos, tiene forma acampanada y soportan las una alta resistencia eléctrica, teniendo un grosor de material adecuado, evitando daños a este equipo o las linea de tensión, existen dos tipos de aisladores fijos y en cadena.
ResponderEliminarAISLADORES DE PORCELANA: La porcelana es el material más utilizado en la fabricación de aisladores, esta conformado por arcilla y cuarzo, la porcelana ofrece baja porosidad lo que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica
AISLADORES DE CERÁMICA: Resultan similares a los de porcelana, es un material aislante.
En clase, durante la práctica numero 8 realizamos las pruebas a los aisladores con ayuda del Megger y siguiendo las instrucciones proporcionadas por el profesor.
Para realizar cada prueba, todos los integrantes del equipo se colocaron el equipo de seguridad para así seguir un reglamento para realizar las pruebas necesarias.
Los aisladores sirven de apoyo y soporte a los conductores, al mismo tiempo que los mantiene aislados de tierra. El material más utilizado es la porcelana, aunque también se emplean el vidrio templado y materiales sintéticos.
ResponderEliminarLos aislantes deben presentar mucha resistencia ante las corrientes de fuga superficial y tener suficiente espesor para evitar la perforación ante el fuerte gradiente de tensión que deben soportar. Además deben ser suficientemente robustos para resistir los esfuerzos debido al peso de los conductores.
Existen dos tipos principales:
Aisladores fijos- Unidos al soporte por un herraje fijo, y no pueden, por consiguiente, cambiar de posición después de su montaje.
Aisladores en cadena- elevan la tensión colocando más elementos, no se interrumpe el servicio por rotura de un aislador, permite cambiar un elemento averiado.
-6IM9
Los aisladores son los elementos encargados de sostener los conductores en las estructuras bajo condiciones de viento y contaminación ambiental; a la vez como su nombre lo indica aísla el conductor de las estructuras y evitan el efecto corona; los aisladores en su mayoría son fabricados en porcelana, ya que brinda gran resistencia a las condiciones ambientales por no ser un material poroso lo que limita la absorción de agua.
ResponderEliminarExisten diversos tipos de aisladores, entre los cuales se pueden destacar los aisladores de suspensión, aisladores tipo tensor, aisladores tipo pin y aisladores tipo carrete.
PORCELANA:
La porcelana es el material más utilizado en la fabricación de aisladores, esta conformado por arcilla, feldespato y cuarzo ó alúmina, la porcelana ofrece baja porosidad lo que ayuda a la baja absorción de agua, alta resistencia al calor y resistencia mecánica.
-Sanchez Vega Leylani Claudia 6IM9-
MATERIALES DE LOS AISLADORES
ResponderEliminarPORCELANA: Es una pasta de arcilla, caolín, cuarzo o alúmina se le da forma, y por horneado se obtiene una cerámica de uso eléctrico. Este material es particularmente resistente a compresión.
VIDRIO: Cristal templado que cumple la misma función de la porcelana, se trabaja por moldeado colándolo, es el de menor costo.
MATERIALES COMPUESTOS: Fibras de vidrio y resina en el núcleo, y distintas "gomas" en la parte externa, con formas adecuadas, han introducido en los años más recientes la tecnología del aislador compuesto.
Los aisladores deben soportar tensión de frecuencia industrial e impulso (de maniobra y/o atmosféricos), tanto en seco como bajo lluvia. Influyen en la tensión resistida la forma de los electrodos extremos del aislador.
Una característica importante es la radio-interferencia, ligada a la forma del aislador, a su terminación superficial, y a los electrodos (morsetería).
Vilchis Lopez Abigail 6IM7
Los sistemas de aislamiento en líneas de transmisión comprenden principalmente dos elementos: el aire y los elementos aisladores. Al ubicarse las líneas de transmisión al aire libre y cubrir, en muchos casos, cientos de kilómetros se hace necesario considerar diversos factores para un buen desempeño del aislamiento. Estos factores deben tomar en cuenta los espaciamientos mínimos línea-estructura, línea-tierra y entre fases, el grado de contaminación del entorno, la cantidad de elementos aisladores a considerar y la correcta selección de estos.
ResponderEliminarEl aislador de porcelana es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitar algún daño, estos son resistentes al paso de la corriente aislando al circuito a tierra
El aislador de cerámica es un equipo que permite la protección de las lineas de tensión así como mantenerlos fijos y evitando que el campo magnético generado por los conductores se dispersen.
Mpreno Carmona Yatzibeth 6IM7
¿CUÁL ES TU OPINIÓN EN RELACIÓN AL VIDEO DE LA EMPRESA MEGGER?
ResponderEliminarEn este tópico aprendí a identificar las distintas fallas que puede tener un transformador estas se
derivan en 8 y al mismo tiempo descubrí la forma de conectar un Megger a un transformador para
la detección de distintas fallas que se puedan dar. También es muy interesante este tópico ya que
vienen diferentes secciones en las cuales nos explican lo más importante para saber de un Megger
sus diferentes partes y los dos tipos de Megger que existen. En la siguiente sabre como conectar
un Megger al transformador.
¿CUAL ES EL PRINCIPIO DE FUNCIONAMIENTO INTERNO DEL MEGGER?
el megger consta de dos partes principales: un generador de corriente continua de tipo magnetoeléctrico, movido generalmente a mano Son dos imanes permanentes rectos, colocados paralelamente entre sí El inducido del generador, junto con sus piezas polares de hierro, está montado entre dos
de los polos de los imanes paralelos, y las piezas polares y el núcleo móvil del instrumento
se sitúan entre los otros dos polos de los imanes. El inducido del generador se acciona a mano, regularmente, aumentándose su velocidad
por medio de engranajes. Para los ensayos de resistencia de aislamiento, la tensión que más se usa es la de 500
voltios, pero con el fin de poder practicar ensayos simultáneos a alta tensión, pueden
utilizarse tensiones de hasta 2500 voltios, esto de acuerdo al voltaje de operación de la
máquina bajo prueba. También se lo puede utilizar para verificar el aislamiento de una
instalación eléctrica residencial las cuales se las realiza de fase con neutro y tierra.
En este tópico aprendí a identificar las distintas fallas que puede tener un transformador estas se
ResponderEliminarderivan en 8 y al mismo tiempo descubrí la forma de conectar un Megger a un transformador para
la detección de distintas fallas que se puedan dar. También es muy interesante este tópico ya que
vienen diferentes secciones en las cuales nos explican lo más importante para saber de un Megger
sus diferentes partes y los dos tipos de Megger que existen. En la siguiente sabre como conectar
un Megger al transformador.
Si tengo aisladores con arqueo en 34.5 kva .hay alguna manera de recubrirlos e incrementar la rigidez electrica para evitar el arco ?
ResponderEliminarEsto es dentro de una subestacion compacta marca Areva ....
ResponderEliminarLos equipos de Medición compacta en media tensión tipo Poste es un conjunto de tres transformadores tipo combinado (transformador de corriente y transformador de voltaje, fase a tierra en un mismo aparato) montados en una estructura metálica. Un equipo de Medición Compacta aérea simplifica la instalación ya que no se requiere hacer interconexiones entre transformadores de potencial y de medición.
ResponderEliminarSi quieren hallar más información al respecto, pueden entrar a la pagina 🌐🌐SIMMEXICO🌐🌐 y desglosar información sobre la ⚡⚡Medición compacta⚡⚡
